定硫仪热电偶,马弗炉热电偶,灰熔点测定仪热电偶,胶质层测定仪热电偶,活性测定仪热电偶

定硫仪热电偶

热电偶是一种感温元件,是煤质分析仪器定硫仪中配件,S级铂铑合金热电偶;长度:120mm,护管直径:7.5mm,测温范围:0-1300度;

定硫仪热电偶安装方法:

热电偶的正确安装很重要,向下插到碰到硅碳管后回退2mm. 离的越远,则仪器显示值低于实际炉温迟迟升不到设定温度(实际炉温早已达到)或者升到设定℃后,控制精度不好,在控温点上下几十甚至上百度的波动:如果热电偶碰在硅碳管上,则当升到高温时,会有漏电流由硅碳管窜入机内,使显示温度大幅度波动,直线下掉甚至出现负温度(要与热电偶接返造成的温度下降出现负温度区分开),严重的击坏仪器温度部分电路。控温异常,炉温过高(远高于 1050 ℃)的现象是:向炉膛内看,已不是正常的红光,而是已经发白,往往造成石英舟与异径管粘连,严重的有异径管烧弯,异径管与硅碳管粘连现象,如果送入煤样,退出时会发现煤灰已熔化在瓷舟上,无法刮掉,可视实际情况调整热电偶位置或调整设定温度。如果热电偶未接好或其内部断路,则仪器显示 1 ,表示超量程:如果热电偶短路,则仪器始终显示室温。

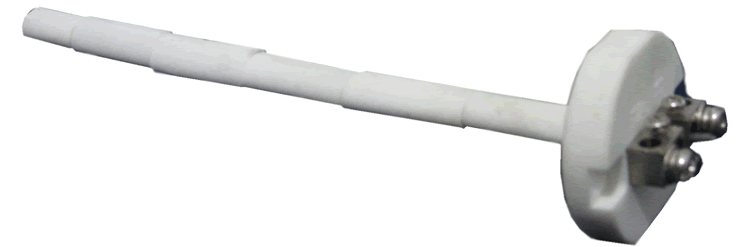

测硫仪热电偶
定硫仪热电偶

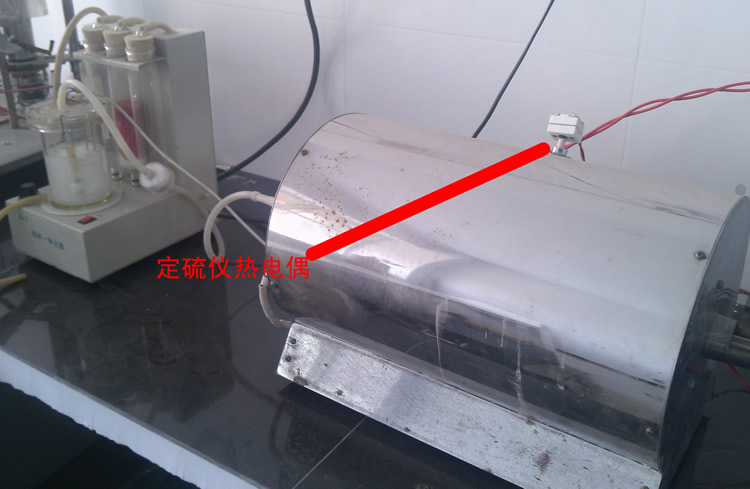

热电偶在定硫仪炉体中
热电偶在定硫仪炉体中

灰熔点测定仪热电偶

灰熔点热电偶, S级铂铑合金热电偶,温度范围:0-1600度,护管长度:480mm;

其中带护套的的热电偶用在HR-4型灰熔点测定仪和SRJX-4-13硅碳棒马弗炉中;
不带护套的热电偶,用在微机灰熔点测定仪和HX-2型煤炭活性测定仪中。其中:微机灰熔点测定仪热电偶杆长度:350mm,HX-2型煤炭活性测定仪热电偶杆长度:480mm。

灰熔点热电偶
灰熔点测定仪热电偶

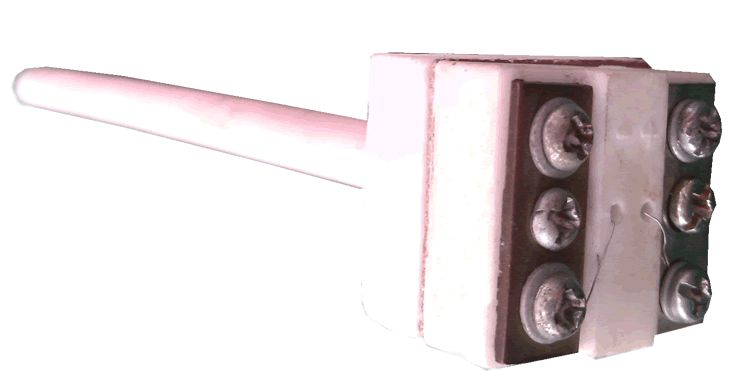

HR-4型灰熔点测定仪,SRJX-4-13硅碳棒马弗炉用热电偶(带护套)
微机灰熔点测定仪

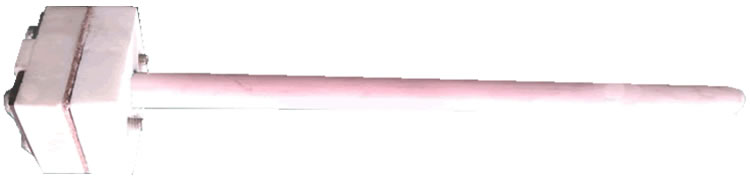

微机灰熔点测定仪,煤炭活性测定仪用热电偶(不带护套)

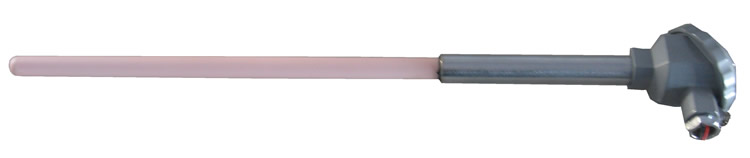

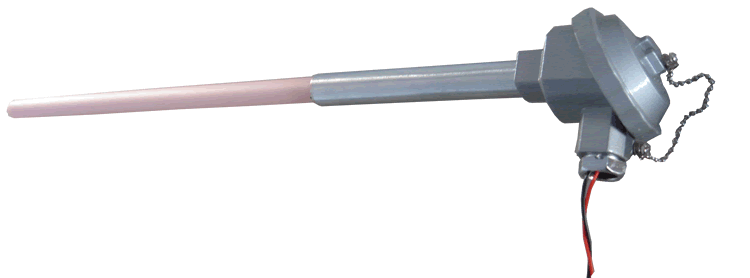

马弗炉热电偶

K型镍铬-镍硅热电偶.短期使用温度:1300度,长期使用温度:1000度;

XL箱式高温炉为普通型马弗炉热电偶,杆长度:350mm,直径:12mm;

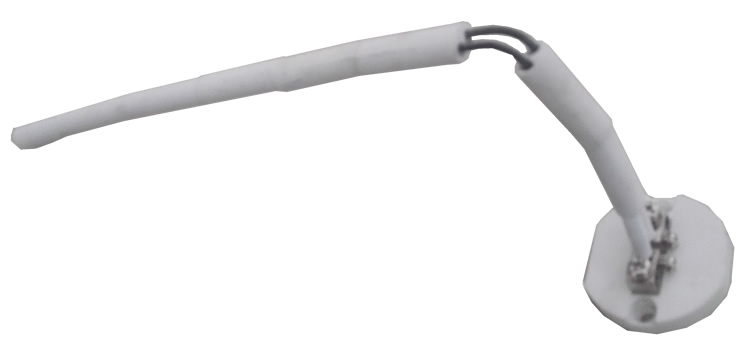

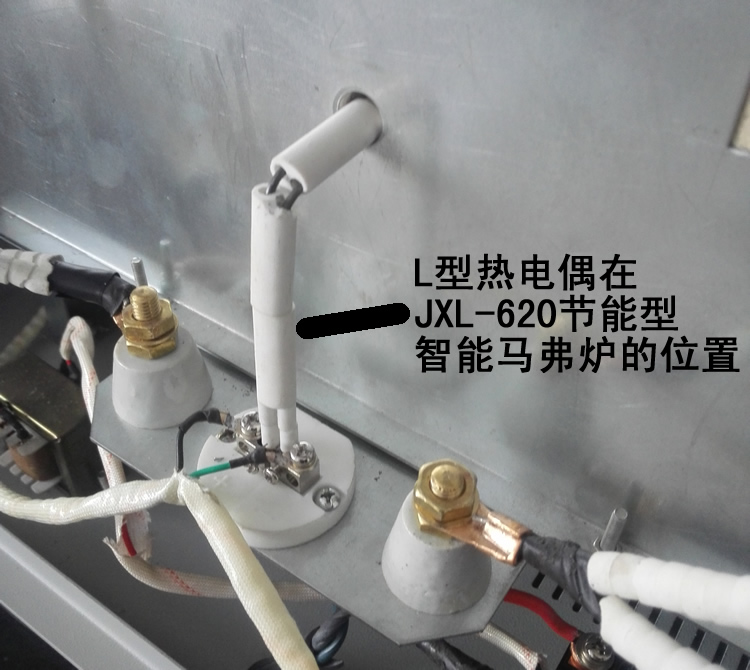

JXL-620节能型快速智能马弗炉有L型,总长度240mm;

也用在 KH-3型快速灰分测定仪 中。

默认发货为普通型马弗炉热电偶,其他需事先说明。

马弗炉热电偶安装方法:

将一只热电偶插入马弗炉,将热电偶插入炉膛20-50mm,使其热结点位于马弗炉炉膛中心作为基准。孔与热电偶之间空隙用石棉绳填塞。连接热电偶至控制器最好用补偿导线(或用绝缘钢芯线),注意正负极,不要接反。热电偶不要在高温时骤然拔出,以防外套炸裂。

马弗炉热电偶
马弗炉热电偶

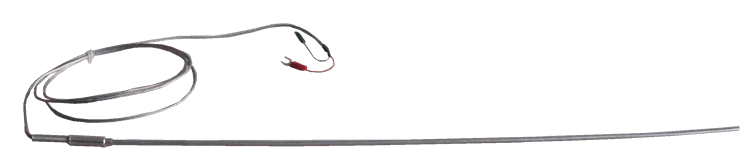

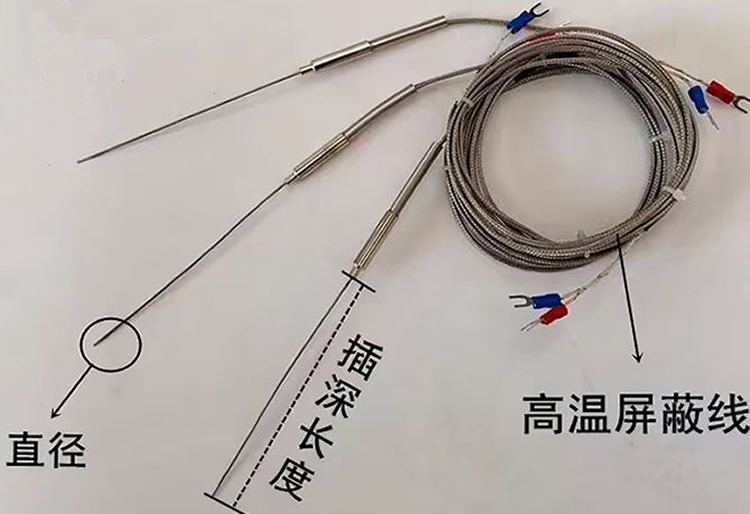

胶质层指数测定仪用K型铠装不锈钢热电偶:
规格尺寸:热端长度500mm 直径4mm 后端屏蔽线及引线长度约 1400mm 总长约2米

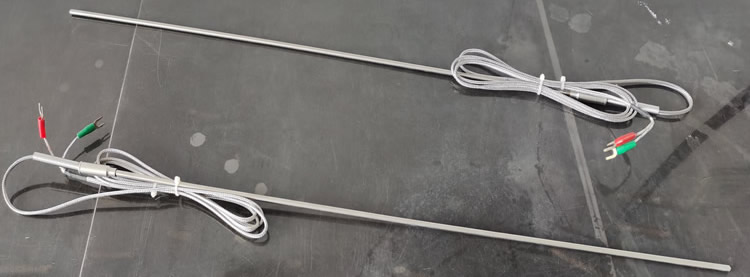

自由膨胀序数测定仪有两种热电偶:
预升温度热电偶直径3mm,杆长400mm-500mm,线长1.5米;
仪器调试测温热电偶:直径1.5mm,长300mm,线长1.5米

胶质层测定仪热电偶
胶质层测定仪热电偶

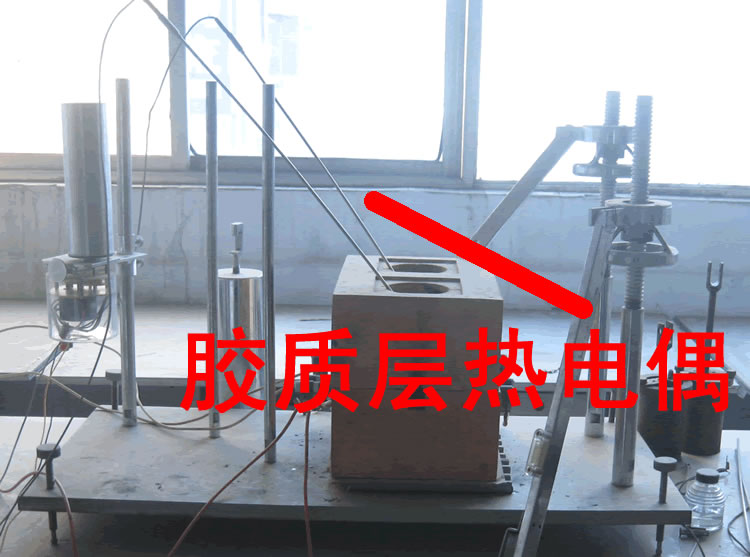

热电偶在胶质层测定仪中的位置
热电偶在胶质层测定仪中的位置

热电偶的分类及注意事项

热电偶是煤质分析仪器中广泛应用的一种测温元件。它的测量范围为0--1600℃,其工作原理是热点效应,即通过热电偶可以把温度信号转换为电压信号。在煤质仪器中,常用的热电偶又分为以下几种:
1)铂铑--铂热电偶即S型热电偶,在铂铑--铂热电偶中铂铑丝为正极,纯铂丝为负极;测量范围为-20-1300℃,铂铑--铂热电偶不易氧化;有较好的化学稳定性;具有较高的测量精度,可用于精密温度测量和作基准热电偶。常用在定硫仪和碳氢元素分析仪、灰熔点测定仪和自动工业分析仪上。
2)镍鉻--镍硅热电偶即K型热电偶,在镍鉻--镍硅热电偶中镍鉻为正极,镍硅为负极;测量范围-50--1000℃。镍鉻--镍硅热电偶其热电势大,线性好,测温范围较宽,造价低。常用在灰分测定仪、马弗炉及智能马弗炉上。
3)铂铑30--铂铑6热电偶也称双铂铑热电偶即B型热电偶,此种热电偶测温范围为300--1600℃,采用“金属套管,陶瓷绝缘”的结构,由热电极、绝缘材料和金属套管三者组合加工而成,常用于灰熔融性测定仪和碳氢元素分析仪上。
注意事项:
1)定期校验,感温元件在使用过程中,受被测介质及环境的影响测量误差会有所变化,当其变化超过规定
误差时,需要到专业的检测部门检测或更换。
2)做好冷端补偿,做好冷端补偿才能是测温元件的反应准确、及时、灵敏。
3)感温元件的测温点,只有测温点在恰到好处的位置时才能反应出测量的实际温度值。

热电偶测温基本原理
将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。就是所谓的塞贝克效应。热电偶就是利用这一效应来工作的。
导体 A 和 B 称为热电极。温度较高的一 端 (T)叫工作端 ( 通常焊接在一起 );温度较低的一端 (T0)叫自由端 ( 通常处于某个恒定的温度下)。
根据热电势与温度函数关系。可制成热电偶分度表。分度表是在自由端温度 T0=0℃的条件下得到的。不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热电势将保持不变,即不受第三种金属接入回路中的影响。因此, 在热电偶测温时, 可接入测量仪表, 测得热电势后, 即可知道被测介质的温度。
