ZDHR-3微机灰熔点测定仪

ZNHR型微机灰熔点测定仪

微机灰熔点测定仪适用范围:

适用于测定各种煤和焦炭的灰熔融特性,微机控制升温速度，温升特性符合国标。微机屏幕自动显示灰锥图像，自动打印各熔融温度及形状。系统具有存盘及读盘功能，并可随时调出查看。增加CCD摄像，试验过程的摄像机采集图像，清晰直观。

微机灰熔点测定仪性能特点:

1.由计算机控制，自动读温、控温、恒温，采用 CCD 摄像技术采集灰锥图形并存盘打印，一次试验可测定1～4个样品。
2.采用新颖的加热器件和保温材料，确保炉体长时间不损坏，并且升温快、控温准确、故障率低。
3.具有合理的吸尘、排烟装置，保证测试结果准确及试验室清洁。
4.计算机从900度起每分钟拍摄一张照片，自动完成照片的存储、并随时可以调用查看等。
5.实验报告打印即可以打印出当前单个灰熔融性测试报告，也可以打印出全部四个测试图像报告。
6.软件支持 Windows 平台，稳定性好。

微机灰熔点测定仪技术参数:

高温炉：卧式炉
加热元件：硅碳管
加热电源： 220V ± 10% 50HZ
试样个数： 1-7 个
实验气氛：弱还原性、氧化性
加热电流： 30A
加热温度： 1500 ℃
温度采集元件：铂铑-铂热电偶（S 分度）
升温控制方式：自动调节控制
测温范围：室温~1500 ℃，分辨率 1 ℃
外形尺寸： 860mm×380mm×470mm
整机重量： 45kg

升温速度：900℃前15-20℃ /min; 900～1500℃时5±1℃/min；

灰锥观察方式：摄像机自动摄取，计算机显示。

本仪器符合国家标准《煤灰熔融性的测定方法》（GB219）所提示四点技术要求：
1.高温恒温带长约30mm （t＝5 ℃）。
2.能比较准确地控制升温速度（900 ℃以前为15 -20℃/min ,900 ℃以后为5℃±1℃/min），并在三小时内加热到1500 ℃ 。
3.可用通气法或封碳法来控制炉内气氛为弱还原性，也可用空气于炉内自由流通的方法来控制为氧化性气氛。
4. 900℃以后炉内试样即清晰可见。

微机灰熔点测定仪安装方法:

微机灰熔点测定仪仪器结构:

1 、本仪器由计算机、控制箱、高温炉组成。见下图：

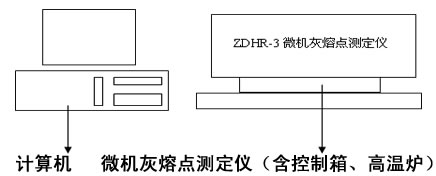

微机灰熔点测定仪结构图

2 、计算机主机板插有图像采集接口板。
3 、主机内装有摄像机、控温元件及单片微机系统。
4 、高温炉为卧式炉，加热元件为硅碳管。

微机灰熔点测定仪安装方法：

1.将仪器放置水平，将硅碳管小心地插入刚玉外管内，再将刚玉内套管插入硅碳管内，并在硅碳管的两头垫上石棉板圆环槽，让装在外挡板上的石棉板圆环槽将硅碳管卡住，硅碳管与刚玉外管之间隙均匀，否则，应调整石棉板，然后插入刚玉内套管，盖上观察孔盖和电偶盖。
2.在硅碳管喷铝部位装上电极卡子，接上导线，导线用带有瓷珠的连接线连接到炉体下方的接线柱上。卡子离炉体较近部分应切成斜槽，不要接触到炉体和外挡板的螺丝，以免短路。
3.取出摄像头及镜头，安装到摄像头支架，拧开镜头盖，使摄像头对准高温炉的观测孔，连接摄像头电源，将摄像头的信号线连接到电脑的视频采集卡上，打开微机灰熔点测定仪软件或采集卡自带的视频软件，调整镜头角度，在电脑软件观察窗口能够清晰看到。注意：摄像头与高温炉观测孔应保持15厘米的距离，以免温度过高损坏摄像头。
4.将热电偶插入电偶盖孔内，电偶线分清正负极，插入线路板。
5.打卡采集卡包装盒，取出采集卡，打开电脑主机机箱，将视频采集卡安装在一个空的PCI插槽上，从视频采集卡包装盒中取出螺丝，将视频采集卡牢牢地固定在机箱上，将摄像头的信号线连接到视频采集卡上，将视频采集卡的安装盘放入光驱，安装视频采集卡驱动，重新启动计算机，完成采集卡软件的安装。
6.将所带电缆线接至~220V单相电源，然后用串行通讯电缆与主控微机连接。

微机灰熔点测定仪操作步骤：

用鼠标单击“开始”按钮。屏幕出现“开始”选单。单击“开始”选单上“程序”下的“微机灰熔点”或双击桌面上的“微机灰熔点”快捷图标，即开始运行灰熔融性测定程序，屏幕显示主画面。

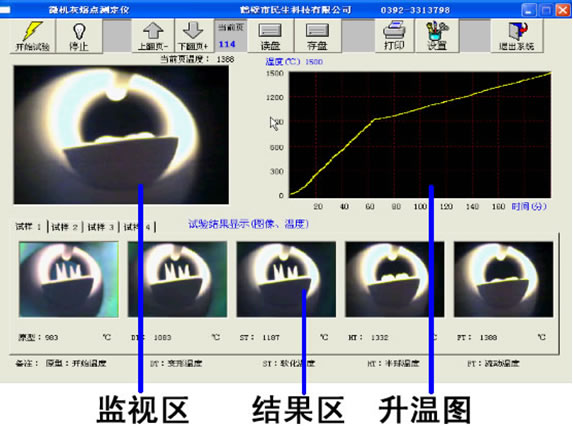

微机灰熔点测定仪界面

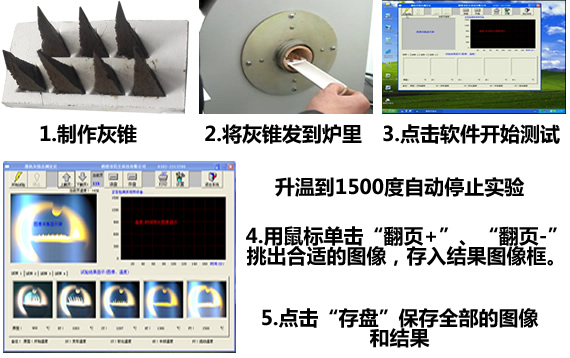

微机灰熔点测定仪操作步骤

五个步骤做完实验，简单省事，实验结果一目了然。

当您操作或图像不清晰时，可通过设置功能调整图像的清晰度和打开机箱，在炉温800℃时观察计算机上的图像，调整摄像头的光圈，使图像亮度可辨，调节焦距使图像清晰无虚影。

特征温度的观察：
在测试完成后，可通过“翻页+”、“翻页-”来观看测试的图像。
用鼠标单击一次“翻页+”键可观看下一幅图像，单击“翻页-”可查看上一幅图像，如用鼠标按住“翻页”键不松，则可进行快速翻页。
当您挑出合适的图像后，可单击相应的结果图像框，即将图像存入结果。
如果要取消结果图像可用鼠标双击图像结果。
通过单击“试样1”、 “试样2”、 “试样3”、 “试样4”键可在四个试样的结果中翻页。

图像的存取操作：
按“存盘”或“读盘”键后屏幕显示选单：
当选择好合适的目录后，在文件名一栏中输入需要读出或调用的试样文件名，然后单击“打开”或“存入”键，即可将计算机内存储的测试结果读出或将测试结果存入计算机。
如果要取消操作可单击“取消”键。

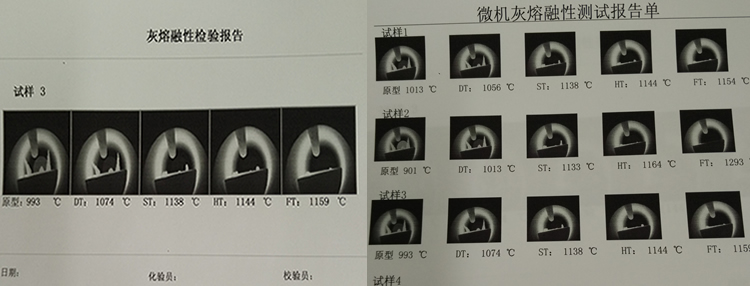

图像的打印操作：

点击“打印” 按钮，弹出：“打印当前图像”和“打印全部图像”根据需要进行选择：

微机灰熔点测定仪打印图像

微机灰熔点测定仪仪器的使用:

1、高温带测定。仪器安装好后，测量其高温带，以选择试样放置部位。

2、试样放置于灰锥托板上,灰锥托板放置于刚玉舟之槽中，将刚玉舟缓缓推入到刚玉内管中间高温带，打开微机灰熔点测定仪开关，点击电脑软件【开始实验】按钮，实验开始，900℃后每分钟拍摄一张照片，并自动完成照片的存储，1500℃实验自动结束报警提示，可通过“翻页”来挑出合适的图像，单击相应的结果图像框，即将图像存入电脑。

微机灰熔点测定仪注意事项 :

1 、灰熔点测定仪炉体电源应在开始实验时再打开，做完实验后应及时关闭，以免对炉体加热元件造成损坏。
2 、计算机的屏幕保护程序请关闭。
3 、计算机的显示器电源管理请关闭。
4 、仪器须有良好接地。
5 、供电系统应用 30A 规格以上器件。
6 、仪器应放在干燥、通风的地方，不能在炉内处理水分较高的物质。
7 、仪器背面有 220V 接线柱，请勿触摸。仪器移动时，须先切断电源，并且使炉温冷却至室温。

微机灰熔点测定仪日常操作:

1 、打开计算机电源，运行灰熔点测定仪程序。
2 、合上电源开关，打开仪器控制箱电源。
3 、将载有木炭和灰锥的样舟推到探头下方，灰锥靠近探头的顶端。
4 、用鼠标单击启动开始升温。
5 、200 ℃ 左右盖好前石英盖（做弱还原性气氛用，氧化性气氛不用）。
6 、800 ℃ 左右调节摄像头光圈及位置，使屏幕刚好看清灰锥。
7 、等待实验结束后，挑选合适的图形存入对应温度点。
8 、关闭计算机，关闭加热电源。

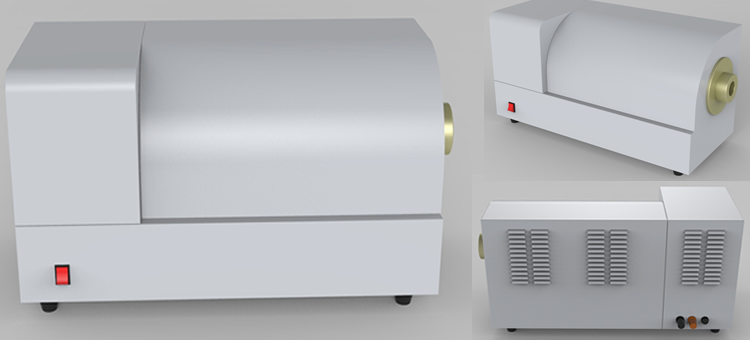

微机灰熔点测定仪3D图片

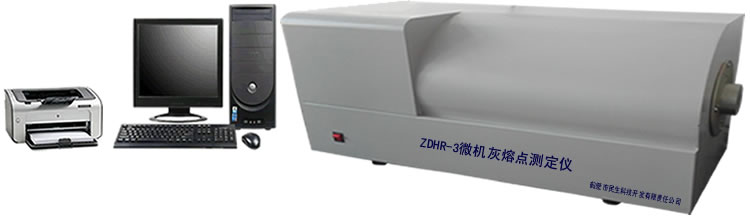

ZDHR-3微机灰熔点测定仪
