MRD-6M型煤燃点测定仪

MRD-6M型煤燃点测定仪

燃点测定仪是用于煤的着火温度的测定,通过测定煤的着火温度来采取预防措施,可以避免煤炭自燃带来污染环境和经济损失,在生产、研究和使用部门有着重要作用。
煤燃点测定仪参照国标GB/T18511-2001中的要求,采用计算机控制系统,全部测定过程采用微机自动控制,自动升温,自动判断着火温度,并自动记录和打印测定结果。电脑与控制器双向通讯,电脑对控制设备进行监控。自动控制、显示加热炉的温度 自动测定、显示煤样的温度自动绘制炉温随时间变化曲线 自动绘制煤样温度与炉温之差随时间变化曲线对设备进行开停、消音等操作自动计算试验结果。可打印输出试验纪录和试验报告。储存试验过程中的测试数据,供查询。

主要技术参数:

1、功 率: 800W;
2、测温范围:室温~500℃ 分辨率:1℃;
3、重复性误差: ≤ 5 ℃
4、升温速度: 4.5 ~ 5.0 ℃ /min ; ;
5、单次测定数量:6 个
6、工作环境: 5 ~ 40 ℃ 湿度 ≤80%
7、符合GB/T18511-2001要求。
8、电脑与控制器双向通讯,实行监控、显示加热炉的温度、煤样温度,自动绘制炉温随时间变化曲线。煤样温度与炉温之差随时间变化曲线,自动计算试验结果,储存历次试验数据,供查询、打印。
9、 电源电压: 220V±10% 50Hz
10、外形尺寸:控制器: 310mm × 280mm × 125mm ;炉体:直径:190mm高:210mm;
11、整机重量: 15kg
工作原理

将煤样与氧化剂(亚硝酸钠)按一定比例混合,放入着火温度测定仪中,以一定的速度加热,到一定温度时,煤样突然燃烧。 记录测量系统内空气体积突然膨胀或升温速度突然增加时的温度,作为煤的着火温度。

使用条件:

1.环境温度:0℃~40℃。
2.相对湿度:≤85%。
3.应尽量远离强电、磁场设备。
4.电源AC220V±10%,50Hz。

煤燃点测定仪安装与使用方法:

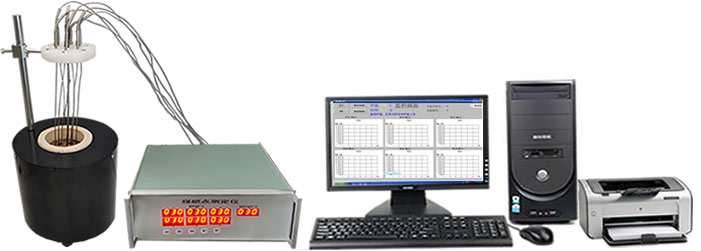

煤燃点测定仪由电脑、打印机和控制器、炉体两部分组成。其中控制器的前面板上可同时显示炉体温度和六个煤样的温度。使设备操作更加方便美观。

炉膛内装有直径为60mm的铜柱等温体,在该等温体中央按插测量炉温的热电偶,而在周边六等分处又各有直径为10mm的的孔,放置装试验煤样的玻璃试管和测煤样的热电偶。

铜加热体后面板接线

燃点测定仪实验开始前首先将热电偶按顺序接到控制器后面板上,如图所示 :

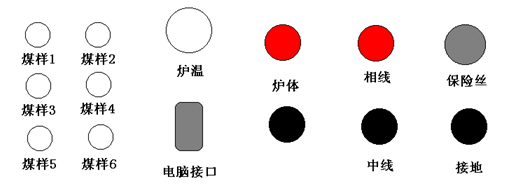

控制器后面板示意图

加热热电偶控制机器升温过程,1到6号热电偶测试煤样的燃点温度( 1和2、3和4、5和6各位一组)。
煤样和试剂处理:

按GB/T 474将煤样制成粒度小于0.2mm的一般分析煤样。
原样:将煤样置于温度为55-60、压力为53kpa的真空干燥箱中干燥2小时,取出放入干燥器中。
氧化样:煤样用过氧化氢处理:在称量瓶中放0.5-1.0g煤样,用滴管滴入过氧化氢溶液(每克煤约加入0.5ml),用玻璃棒搅匀,盖上盖,在暗处放置24小时;打开盖在日光或白炽灯下照射2小时,然后按上述原样方法干燥样品。
将亚硝酸钠放在称量瓶中,在105-110℃的干燥箱中干燥1小时,取出冷却并保存在干燥器中。

实验步骤:

1.称取已干燥的原样或氧化样(0.1±0.01)g放入研钵中,加入经干燥过的亚硝酸钠(0.075±0.001)g,轻轻研磨1-2分钟,使煤样与亚硝酸钠混合均匀。
2.将制好混匀后的煤样放入试管里后将试管放入铜加热体,同时将热电偶按顺序依次放入试管中。
3.打开电源,燃点测定仪开始自动升温。
4.打开电脑,双击燃点测定仪进入程序。
5.输入化验员姓名和试验编号后登入系统,如做新一轮试验请先清空数据库

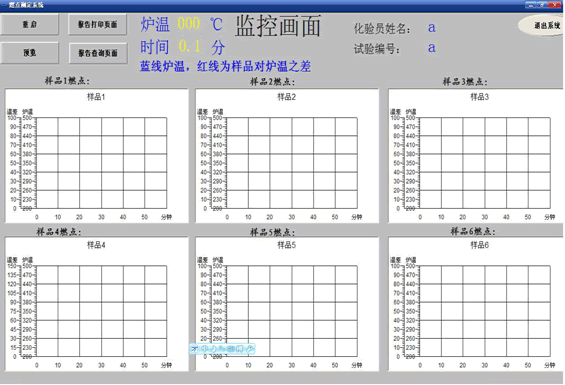

煤燃点测定仪软件操作界面图

蓝线表示炉温线,红线为样品对炉温之差,当煤样燃烧后燃点测定仪自动判断样品着火时的温度,并记录下来,

计算机自动记录试验时间,炉温和六个煤样温度,当炉温升至200℃以后,自动绘制炉温的升温曲线和各煤样的温差(煤样温度对炉温之差)曲线。煤样在未燃爆时,煤样的温度与此同时炉温相接近,二者温差近乎为零。在煤样燃爆时,煤样温度猛升,则二者温差也随之增加,爆燃结束后,煤样温度又回落到炉体温度。二者温差也近乎为零,在监控窗体可以明显观察到上述现象。

待六个煤样爆燃结束后,点击软件上的“计算结果”按键,计算机将自动计算出试验结果,且把结果送到有关窗体的表格中。

煤燃点测定仪软件实验报告界面图

如需查寻以往的历史数据,请点击开始窗口中历史查寻按键,将跳出查寻对话框,选择要查寻的名称,即可调出历史数据。
点击“打印”“保存”按键,将打印且保存试验报告和试验曲线。

结果计算:

煤的着火温度以擬氏度(℃)表示。
每个煤样分别用原样和氧化样各进行两次重复测定,取重复测定的算术平均值修约到整数报出。

测定的允许差(精密度)

重复性限:原样和氧化样的两次重复测定值的差值不得超过6℃。

注意事项:

1.实验结束后,应关闭燃点测定仪电源。
2. 中途停电,实验作废。炉温降到室温后,才能开始新的实验。
3. 实验过程中如发现喷煤现象,或发现温差有较大变化,而燃点没有测定出来时,可对样品加大一倍剂量放入试管,或者可称取0.3克样品配0.22克亚销酸钠,混合均匀后将其直接倒入铜加热体孔里。

燃点测定仪装箱配置清单:

联想商务电脑 1台   打印机 1台   控制器 1台
炉体 1台 炉体支架 1套 试样石英管 6只
铜加热体 1个 炉体热电偶 1支 试样热电偶 6支
炉体连接线 1根 电脑数据连接线 1根 电源连接线 1根
开口扳手(8-10) 1个 亚硝酸钠 1包 玛瑙研钵 1套

着火点测试仪短视频展示:

MRD-6M型煤燃点测定仪短视频产品展示

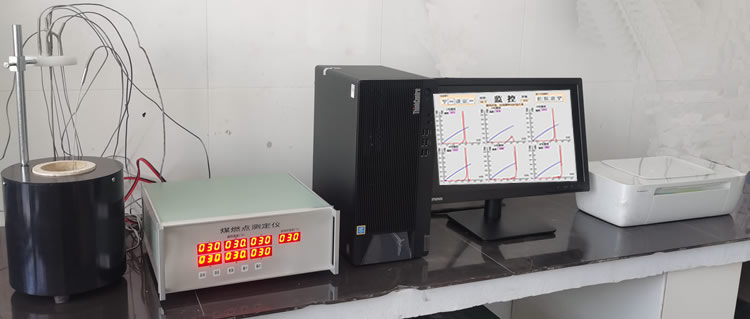

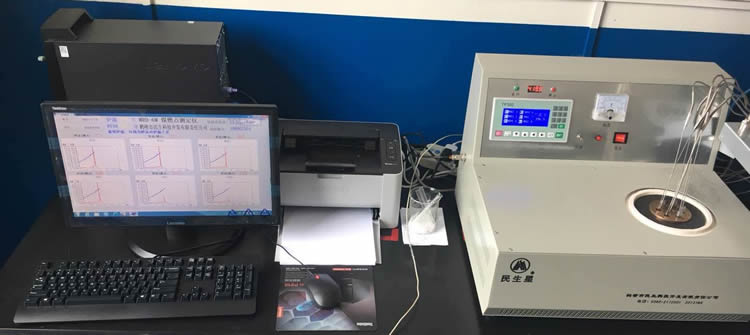

燃点测定仪现场照片:
