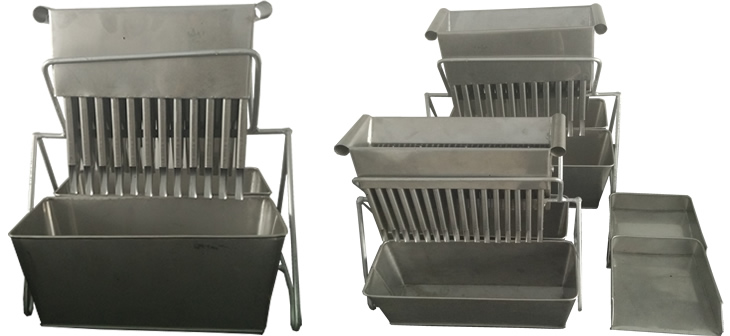

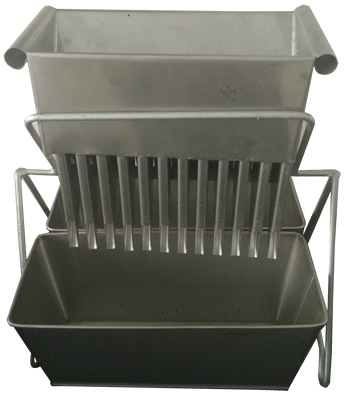

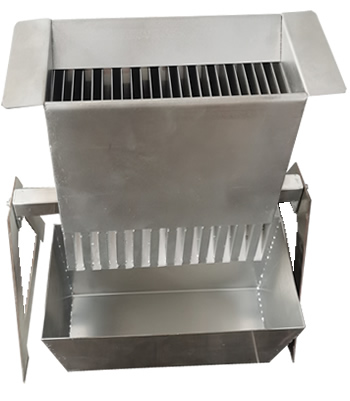

开放式煤样缩分二分器

该二分器供煤样缩分之用，是煤炭生产和使用部门实验室制样间的设备，它结构简单，维护方便，使用可靠。

产品结构：

结构上有开放式二分器和密封式二分器两类。

它由两组相对交叉排列的格槽及接收器组成。两侧格槽数相等，每侧至少8个。格槽开口尺寸至少为试样标称最大粒度的3倍（老国标2.5倍），但不能小于5mm。格槽对水平面的倾斜度至少为60°。为防止粉煤和水分损失，接料斗与二分器主体应配合严密。

产品材料：

有普通镀锌板二分器和304不锈钢二分器两种，厚度：0.4mm。

根据 GB474 的规定，制备各粒级化验用煤样，其重量应符合以下规定：

最大料度（mm）	最小重量（kg）
100	100
50	30
25	15
13	7.5
6	4
3	2
0.5	1

二分器使用操作：

使用二分器缩分煤样，缩分前不需要混合，入料时，簸箕需向一侧倾斜，在要沿着二分器的长度方向往复摆动，以使煤样比较均匀地通过二分器。当缩分需分几步或几次通过二分器时，各步或各次通过后，应交替地从两侧接料斗中收取留样。缩分后任取一边的煤样。

1、在使用时，将二分器按要求安装，放在平坦的平台上，接料斗放在接料位置，然后用铲料簸箕将物料均匀的倒入二分器的上部进料格槽，一边倾倒物料，一边左右移动簸箕，保证物料在二分器全部格槽都可以接收物料，可以不断放入物料，直到接料斗满为止，但不要让物料溢出接料斗。
2、缩分粒度要求：对所缩分样品的粒度，比二分器格槽小2-3倍即可。
3、二分器使用过程要求：在使用时，用料铲将物料不断进行横向移动，均匀的倒入进料口内，密封型二分器因无法看到料斗，要根据经验估计容量大小，不要让接料斗溢出。
4、每次缩分工作完成后，用毛刷清除干净，防止料样污染。

缩分后留样重量与粒度的关系：

<1mm的煤样，留样重1kg

<3mm的煤样，留样重2kg

<6mm的煤样，留样重4kg

<13mm的煤样，留样重7.5kg

格槽的数目两侧相等，每测至少8个。各槽的宽度应该相同。格槽斜面的坡度不小于60度。

老国标的格槽宽度为煤样最大粒度的2.5倍，新国标的格槽宽度为煤样最大粒度的3倍。

粒度≤1 格槽数32个格槽宽度5mm；

老国标：
粒度≤3 格槽数24个格槽宽度7.5mm；
粒度≤6 格槽数18个格槽宽度15mm；
粒度≤13 格槽数16个格槽宽度32.5mm。

新国标：
粒度≤3 格槽数24个格槽宽度9mm；
粒度≤6 格槽数18个格槽宽度18mm；
粒度≤13 格槽数16个格槽宽度39mm。

编号	材质	粒度（ mm ）	格槽数（个）	格槽宽度 (mm)	二分器尺寸（长×宽×高mm）	接料盒尺寸（长×宽×高mm）	标准（GB474）
1#	镀锌板	< 1	32	5	252×85×185	上口：260×105×95 下口：235×80	国标,新国标
2#	镀锌板	< 3	24	7.5	253×105×225	上口：280×125×120 下口：235×90	国标
3#	镀锌板	< 6	18	15	345×155×313	上口：390×190×180 下口：330×130	国标
4#	镀锌板	< 13	16	32.5	585×177×380	上口：600×220×210 下口：550×170	国标
大 #	镀锌板	< 8	16	20	390×180×380	上口：390×190×180 下口：330×130	非标
中 #	镀锌板	< 3	18	8	200×105×220	上口：240×130×130 下口：205×95	非标
小 #	镀锌板	< 1	18	5	160×85×180	上口：205×100×95 下口：175×70	非标
2#	镀锌板	< 3	24	9	300×105×225	上口：290×120×130 下口：250×80	新国标
3#	镀锌板	< 6	18	18	400×155×325	上口：390×190×180 下口：330×130	新国标
4#	镀锌板	< 13	16	39	685×177×380	上口：700×230×210 下口：650×160	新国标
编号	材质	粒度（ mm ）	格槽数（个）	格槽宽度 (mm)	二分器尺寸（长×宽×高mm）	接料盒尺寸（长×宽×高mm）	标准（GB474）
1#	不锈钢板	< 1	32	5	252×85×185	上口：260×105×95 下口：235×80	国标,新国标
2#	不锈钢板	< 3	24	7.5	253×105×220	上口：280×125×120 下口：235×90	国标
3#	不锈钢板	< 6	18	15	345×155×313	上口：390×190×180 下口：330×130	国标
4#	不锈钢板	< 13	16	32.5	585×177×380	上口：600×220×210 下口：550×170	国标
2#	不锈钢板	< 3	24	9	300×105×225	上口：290×120×130 下口：250×80	新国标
3#	不锈钢板	< 6	18	18	400×155×325	上口：390×190×180 下口：330×130	新国标
4#	不锈钢板	< 13	16	39	685×177×380	上口：700×230×210 下口：650×160	新国标
大 #	不锈钢板	< 8	16	20	390×180×380	上口：390×190×180 下口：330×130	非标
中 #	不锈钢板	< 3	18	8	200×105×220	上口：240×130×130 下口：205×95	非标
小 #	不锈钢板	< 1	18	5	160×85×180	上口：205×100×95 下口：175×70	非标

5E-TR系列槽式二分器

型号	材质	缩分粒度（mm）	格槽数量（个）	格槽宽度（mm）
5E-TR 9×32	304不锈钢	≤3	32	9
5E-TR 18×26	304不锈钢	≤6	26	18
5E-TR 39×16	304不锈钢	≤13	16	39

特制缩分二分器

型号	材质	结构	缩分粒度（mm）	格槽数量（个）	格槽宽度（mm）
特1号	304不锈钢,镀锌板	开式、密封	≤3	32	7.5
特2号	304不锈钢,镀锌板	开式、密封	≤3	32	9
特3号	304不锈钢,镀锌板	开式、密封	≤6	26	15
特4号	304不锈钢,镀锌板	开式、密封	≤6	26	18
特5号	304不锈钢,镀锌板	开式、密封	≤20	10	50
特5号+	304不锈钢,镀锌板	开式、密封	≤20	12	50
特6号	304不锈钢,镀锌板	开式、密封	≤25	10	70
特6号+	304不锈钢,镀锌板	开式、密封	≤25	12	70

开放式煤样缩分二分器短视频展示

二分器3D图
