GJ系列密封式化验制样粉碎机

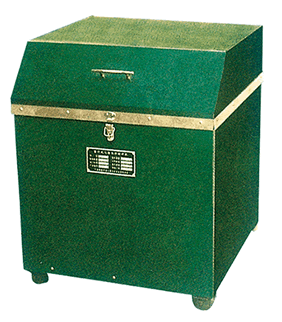

GJ系列密封式化验制样粉碎机实物图

化验制样机适用范围:

主要用于对原材料的制粉,以供化验使用。如:煤、焦炭、矸石、石灰石、各种矿石等。工作方式为震动研磨式。被研磨物料的粒度小于 13 毫米,被研磨物料的抗压强度小于 800kg/cm2 。 制样粒度均匀,速度快,工作可靠,代表性符合"GB/T 474煤样的制备方法"制样要求,粉碎室密封设计,减少粉尘污染。 在建筑行业、冶金行业、采矿行业、以及煤炭、炼焦、化工、有色金属冶炼等行业化验方面得到广泛应用。

技术参数:

序号 项目 GJ-l GJ-2 GJ-3 GJ-4 GJ-5 GJ-6 GJ-7
1 装料重量(g) 100 100×2 100×3 100×4 100×5 100×6 100×7
2 装料粒度(mm) <13
3 出料粒度(目) 80目-200目(0.2mm)
4 粉碎时间(min) 1-5min
5 电机功率(kw) 1.1KW 1.5KW 1.5KW 2.2KW 2.2KW 2.2KW 2.2KW
6 工作电源(v) 三相380v 50Hz±1Hz
7 生产能力(g) 100 200 300 400 500 600 700
8 外形尺寸(mm) 520 ×500 × 700 520 ×500 ×700 600 × 560 × 780 600×550×900 700 ×650 ×1000 700 ×650 ×1000 700 ×650 ×1000
9 整机重量(kg) 90 110 150 200 220 240 260

1.装料量: GJ-1是100g,,GJ-2是200g,,GJ-3是300g,,GJ-4是400g,,GJ-5是500g,,GJ-6是600g,,GJ-7是700g,;
2.装料粒度: <13;
3.出料粒度 :80 ~ 200 目( 0.2mm );
4.加工时间 : 1~5 min;
5.电机功率: GJ-1是1.1KW,GJ-2-3是1.5KW; GJ-4-5-6-7是2.2KW;
6.工作电源 :380V;
7.整机重量 :GJ-1是90kg;GJ-2是110kg; GJ-3是150kg; GJ-4是200kg; GJ-5是220kg; GJ-6是240kg,GJ-7是260kg;
8. 外形尺寸 :GJ-1是520×500× 700mm ;GJ-2是520×500× 700mm ;GJ-3是600×560× 780mm ; GJ-4是600×550×900mm ;GJ-5-6-7是700 ×650 ×1000mm ;
9.料钵材质:高锰钢;
10.料钵数量: GJ-1是1个,GJ-2是2个,GJ-3是3个,GJ-4是4个,GJ-5是5个,GJ-6是6个,GJ-7是7个。

产品包装:木箱,GJ-1型尺寸:长680mm,宽600mm,高820mm,重106公斤;

制样粉碎机结构概述:

密封式化验制样粉碎机主要有:外壳、底座、减震部分、动力部分、研磨部分、压紧部分等组成。 外壳由冷轧钢板制成,将整个机件包装起来,起到密封和美观作用。

制样机底座由良好的吸震材料铸造而成,它可以有效地遏制制样机工作的不稳定和震动.减震部分由弹簧组成,而后传递给底座,底座低部装有减震橡胶墩,形成双作用减震效果,使制样机平稳运转,减少震动和噪音。

制样机动力部分由电机、偏心锤、支撑钢筒组成,当电机启动后,带动偏心锤旋转,由于不同心和偏心锤的作用,形成一个高速周体动,并把这一体运动传递给研磨部分。支撑筒起着上下联结作用,由于支撑筒是一个封闭的装置,又起到控制因偏心的剧烈震动而引起的问题。

制样机研磨部分主要由锅座、破碎锅、破碎环、破碎锤组成,研磨部分接受了动力部分是动力后,在高速周体运转带动下,破碎环和破碎锤在破碎内频繁撞击并研磨,物料既在这种作用下,被撞击并研磨成所要求的细粉末。

制样机使用说明:

化验制样机安装与试车

制样机应安装在避雨的地方,不可漏天安装。制样机不用地脚螺丝固定,但应放在平整的地面上,四个地脚都要平稳着地,以免引起震动和位移。

电源线要牢固联结,接地线要接地。

制样机启动前,要认真了解机器性能,熟悉本机的结构,传动特点,操作程序,检查机壳各部螺丝是否拧紧,电机电源线是否漏电,破碎锅体要牢固放置,压紧可靠,外壳锁扣要扣紧,待检查完各部装置,并确定物异常时,方可启动机器。

制样机要先进行减载试验,加一半进行试车,试车一个小时后,观察制样机异常噪音,剧烈震动,螺栓松动等异常现象,如发现异常现象,停车检查检修,试运转正常后,方可进行使用。

制样机试车和各种运转,都要加料进行,不可物料运转,防止破碎研磨机件碰坏。

化验制样机使用维护及注意事项:

每次启动前仔细检查各部零件是否紧固,根据震动情况判断弹簧是正常。

物料破碎是否合格,主要取决于破碎部分的情况,经常检查破碎锅、破碎环、破碎锤是否光洁物麻点,如出现麻点就应该更换新的。

震动大小与偏心锤、弹簧和橡胶墩有关,偏心锤在出厂时已经调试好,不需再进行经常性调整。弹簧折断或橡胶墩劈裂是引起震动的关键,发现问题及时更换新的零件。更换断裂弹簧时要将六只一齐更换,或隔开更换三只,不能只更换一只,那样会因新旧弹性不匀引起再次断裂,出现故障。

震动部件与电源是用电缆连接,由于经常处于抖动状态,可能引起电缆外表橡胶皮套断裂,导致电线漏电。所以要经常检查,以防出现触电事故。

制样机每年进行一次停机检修、保养。检修时要将弹簧全部更换。

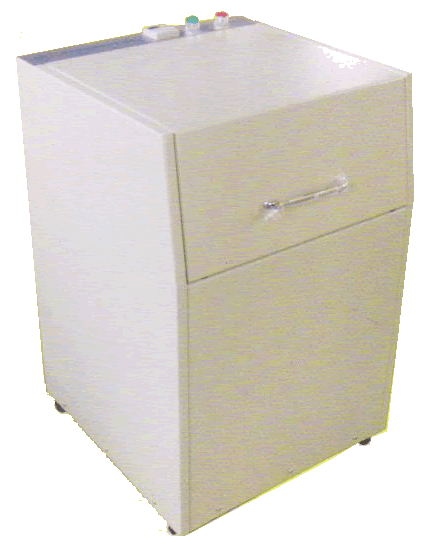

定时密封式化验制样粉碎机

定时密封式化验制样粉碎机

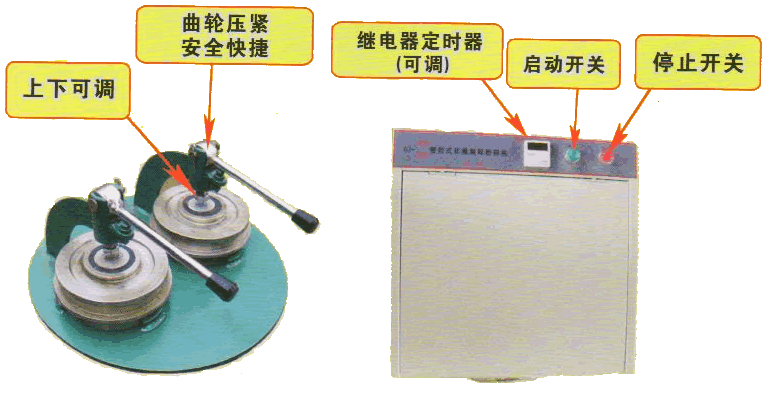

B型定时制样机采用可调节继电器定时器,配备启动、停止开关具有手动、自动控制制样机的运行及停止。

定时制样机内部结构

密封式化验制样粉碎机型号说明:

GJ-制样机型号.

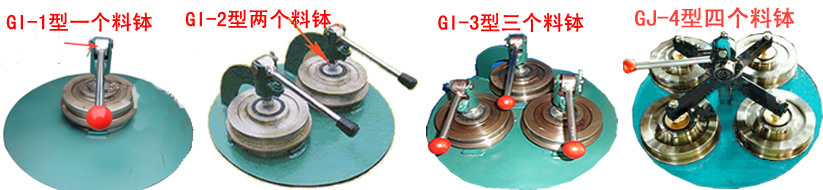

1,2,3......-是料钵数和装料量,工作电源:三相380v,控制方式:自动;如:GJ-2是2个料钵200g装料量380V三相制样机.

B-是三相定时制样机;如:如:GJ-1B是1个料钵100g装料量380V三相定时制样机.

Ⅱ-是工作电源为两相220V;如GJ-1Ⅱ是1个料钵100g装料量220V单相制样机.

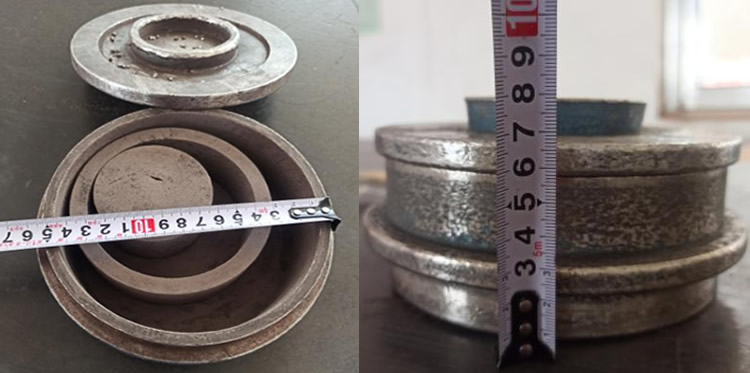

制样机料钵分类

制样机料钵:

料钵是化验制样粉碎机配件,有碳化钨料钵、高铬料钵,高锰钢料钵。使物料的粒度达到200目。
50g料钵:底直径130高62(mm);100g料钵:底直径152高72(mm); 150g料钵:底直径156高82(mm);200g料钵:底直径182高85(mm);400g料钵:底直径210高95(mm);1000g料钵:底直径256高110(mm)

制样机料钵

GJ系列密封式制样粉碎机短视频展示:

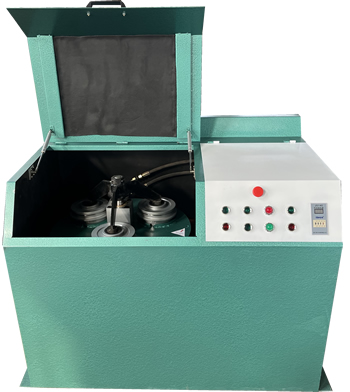

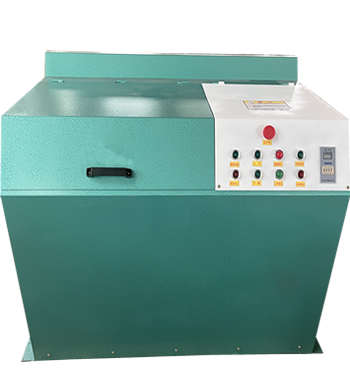

制样机现场照片   制样机短视频

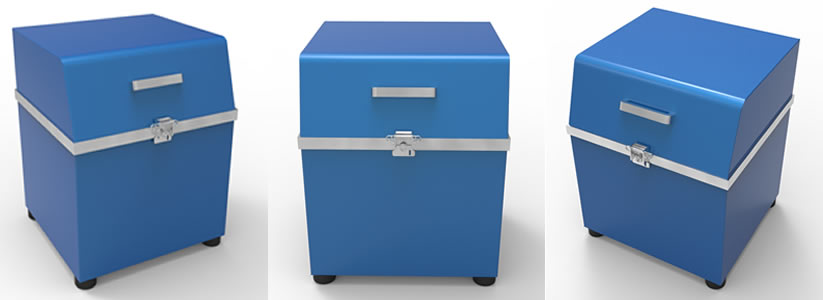

制样机3D图
