FS系列微型粉碎机

适用于煤炭、电力、科研等行业和部门破碎煤炭、矿石、岩石或中等硬度的非金属物质和脆性金属物质。制样粒度均匀，速度快，工作可靠，代表性符合国标要求。

功能特点：

设计合理，外观美观，重量与体积均是传统式的四分之一，占位小，包装运输方便。操作简便可靠。试样重量约50克

技术规格：

输入电压：220V
工作室直径：100mm
连续工作时间：5分钟以内
刀片材质：不锈钢(2Grl3)
间隔时间：10min
重量：2.9kg
外型尺寸（长×宽×高）mm：150×150×300

FS-50型（50g）：

电机功率：300W
转数：25000转/分
粉碎克数：50g

FS-100型（100g）：

电机功率：650W
转数：28000转/分
粉碎克数：100g

FS-200型（200g）：

电机功率：1200W
转数：28000转/分
粉碎克数：200g

使用说明：

1.切断电源将粉碎机上盖打开，粉碎槽内应无异物。

2.将上盖关紧，接通电源，打开开关，使粉碎机空转 1 — 2 分钟，观察有无异常现象后，方可使用。

3.切断电源，将上盖打开，装入粉碎物，不能超过粉碎量，将上盖关紧，接通电源，打开开关，操作时，粉碎声音从杂音到声音均匀时，表示粉碎成粉，既可关机。

4.切断电源，打开上盖，用毛刷将粉碎槽清理干净。

注意事项：

1.粉碎物投入量勿超过粉碎数量。（建议不超过粉碎槽的一半）

2.粉碎物要干燥，不宜潮湿和油脂。（水份的煤样晒干或干燥箱烘干）

3.刚开机时，若碰到粉碎物卡住刀片，使电机不能转动时（会发现嗡嗡的低音声响），要立即关闭电源，防止电机烧坏，然后再将卡物取掉，检查保险丝好坏，重新开机。

4.一般物料粉碎只须半分钟，硬料粉碎一分钟即可。粉碎时间不宜过长，防止细粉发热粘槽。

5.本机不能长时间连续操作，每次开机时间不得超过 5 分钟、加工数量多、中间要休息（暂停）防止轴承过热损坏电机。

6.长期使用吧，碳刷和刀片磨损严重时要换新（备件） .

7. 操作时，工作台面应无关物品。粉碎机安放在稳妥的台面上，在确认电源电压的情况下，电源处应靠近工作台面，电源插座要有可靠接地线，不要用力拉拔电源线，以防止人为翻倒、摔坏粉碎机和其它事故发生。

8.若电机不转动，切断电源，检查电源线插头接触是否良好，保险丝是否断路和碳刷有否严重磨损，换上备用保险丝和碳刷。如电机仍不转动，有专业人员进行维修。在一般情况下换上配件即可使用。

9.本机在使用过程中，严禁打开上盖或将手、毛刷和其它工具伸入粉碎槽内，避免造成机械、人身事故。在打开上盖情况下，拔出插头，以防止触及开关造成人身事故。严禁直接用手清洗整机粉碎槽。

10.本机在不使用时，放置在干燥、清洁、通风处。

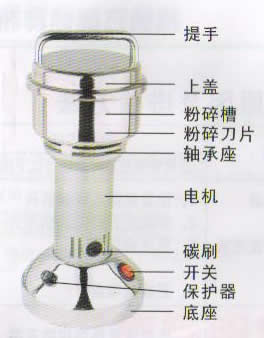

FS-100微型粉碎机结构示意图

常见故障原因及解决方法：

故障	产生原因	排除方法
故障	产生原因	切断电源才能进行以下操作
1.通电后电机不运转	1.电源接触不良或插头松动； 2.开关接触不良； 3.碳刷与换向器表面没有接触或碳刷严重磨损； 4.保险丝烧坏。	1.修复电源或更换插头； 2.修理或更换同规格的开关； 3.更换碳刷； 4.更换保险丝。
2.通电后，电机发出嗡嗡的杂声，转动很慢或者不转动	1.开关触点烧坏； 2.粉碎物潮湿、过量卡住粉碎刀； 3.电机短路； 4.电源电压过低。	1.修理或更换同规格的开关； 2.关闭电源，取出卡住物； 3.返厂维修； 4.调整电源电压。
3.电机机壳表面过热，电机停止转动	1.粉碎时间过长； 2.电机潮湿； 3.轴档错位； 4.电源电压下降。	1.减少工作压力及工作时间； 2.烘干电机； 3.返厂维修； 4.调整电源电压。
4.换向器表面产生环火或较大火花	1.电机适中或断路； 2.碳刷与换向器接触不良； 3.换向器表面不光滑。	1.返厂维修； 2.更换碳刷； 3.清除换向器表面的杂物。
