HWSK-6型微电脑时温控制仪是与高温电阻炉配套使用,对炉温和时间进行自动测量与控制的智能化仪器。
该仪器采用液晶显示屏，中文界面，人机对话菜单，四向导航键盘，显示直观，操作简单。测温精度较高，PID控制，试验过程规范。具有快灰、灰分、挥发份、罗加指数、粘结指数、自选等功能。
主要技术指标:
1、测温范围：室温～1000℃，分辨率0.1℃；
2、程控时间范围：0-999分钟，分辨率1分钟；
3、测温误差：±3℃ 控温精度：±3℃ 测温元件为K型热电偶；
4、工作电源：AC220V±10%，50Hz ；
5、负载功率：≤5KW；
6、整机重量：约6kg；
7、外形尺寸:330(长)×290(宽)×120(高)mm；
8、使用环境:0-40℃，相对湿度≤80% ；
9、采用液晶显示屏，单片机微电脑实时控制，可自动完成快灰、灰分、挥发份、罗加指数、粘结指数等各类程序，中文界面，显示直观，操作简单；
10、具有自选程序，用户可根据需要分别设定十五段时间温度控制进程，完成多种升温曲线控制。
产品包装：纸箱，包装尺寸：长430mm，宽350mm，高190mm，重4公斤左右；
1.按照后面板(图一)指示接好电源线，炉体线，热电偶。

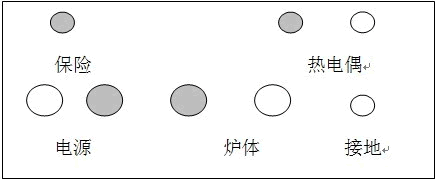

图一：微电脑时温控制仪后面板示意图

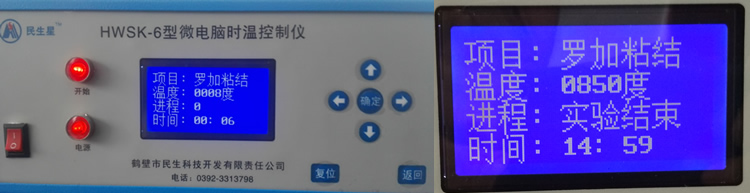

汉显温控仪前面板说明：
(一)显示:
（二）键盘
有4个方向键。分别为上下左右方向选择键，用于选择实验项目（选中光标闪烁）和进程选择。 “确定”键用于进入功能界面和启动实验项目。 “返回”键用于退回上一级界面。 “复位”键用于控制器重新启动。

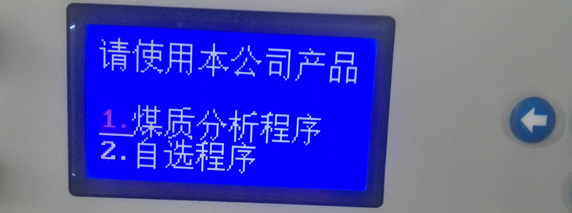

接好电源、热电偶、马弗炉负载线后，打开电源开关 进入挥发份、快灰、灰分（慢灰）、罗加粘结指数国标程序选择界面
1、挥发分的操作；
工作原理：
称取一定量的空气干燥煤样，放在带盖的瓷坩埚中，在900±10℃温度下，隔绝空气加热7分钟。以减少的质量占煤样质量的百分数，减去该煤样的水分含量(Mad)作为挥发分产率。
操作方法：
将电源打开，程序框闪烁时，按上下方向键选择1挥发键，再按确认键开始灯亮起，仪器开始升温，当温度升至920度时仪器报警，自动进入“进程1”保持 920 炉温，等待试验。打开炉门，将称有1克（±0.01g，准确至0.0002g）煤的坩埚，迅速放到炉堂，关上炉门按确认键，时间归零开始记数，温度保持在900度正负10度内，如3分钟时仪器出现报警，温度差距大停止试验，调整坩埚数量后重做试验。7分钟后仪器报警，打开炉门将坩埚取出，晾至室温后称量，计算结果，化验结束。
2、快灰的操作：
将装有煤样的灰皿由炉外逐渐送入预先加热至815±10℃的马弗炉中灰化并灼烧至质量恒定。以残留物的质量占煤样质量的百分数作为灰分产率。
将电源打开，程序框闪烁时，按上下方向键选择2快灰，再按确认键开始灯亮起，仪器开始升温，当温度升至850度时仪器报警，自动进入“进程1”保持 850 ℃ 温度，等待试验，打开炉门，将称有1克煤的灰皿，放到炉门口灰化煤样，观察煤样燃烧程度（煤样不再冒烟，没有起火点时），缓慢推入炉膛，关上炉门，按确认键，时间归零开始记数温度保持在815度正负10度内，40分钟后仪器报警，打开炉门将灰皿取出，晾至室温后称量，计算结果，化验结束。
3、灰分的操作：
称取一定量的空气干燥煤样，放入马弗炉中，以一定的速度加热到815±10℃，灰化并灼烧到质量恒定。以残留物的质量占煤样质量的百分数作为灰分产率。
将电源打开，程序框闪烁时，按上下方向键选择并按“确认”键启动试验。自动进入“进程 0”，将放有灰皿的灰皿架放入马弗炉恒温区中，关上炉门并使炉门留有 15mm 左右的缝隙。自动进入“进程 1”升温，在不小于30分钟的时间内马弗炉炉温缓慢升至 500 ℃，温度达到时，音响提示（时间到达30分钟也会报警提示）。自动进入“进程 2”在 500 ℃ 温度下保持30分钟，时间到，音响提示。自动进入“进程3”继续升温至 815 ℃，温度达到时,马弗炉音响提示，自动进入“进程4”在815℃ 温度下灼烧1小时，时间到，音响提示。打开马弗炉炉门，从马弗炉中取出灰皿，放在耐热瓷板或石棉板上，在空气中冷却后称量，计算结果，化验结束。
4、罗加粘结指数的操作；
将1g的试验煤样和5g专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，以焦块的耐磨强度，即对破坏抗力的大小表示试验煤样的粘结能力（或者罗加指数）。
将电源打开，程序框闪烁时，按上下方向键选择4罗加粘结键，再按确认键开始灯亮起，仪器开始升温，当温度升至850度时仪器报警，自动进入“进程1”保持 850 ℃ 炉温，等待试验。试验开始：打开炉门， 将带盖的坩埚放置在坩埚架中, 用平铲放入预先升温到850 ℃ 的马弗炉的恒温区内，炉温低于 840 ℃ 立即关上炉门,按 “确认”键，进入“进程2”在 6分钟内，炉温恢复到850℃。 6分钟时间到，音响提示。自动进入“进程 3 ”：保持炉温850℃，从按确认键起15分钟，试验完成，音响提示。进程显示实验结束。
二、自选程序：
开机后，按下方向键选择“2自选程序”，进入自选程序界面
本机备有 15 段自选控温程序，按下汉显键选择“设定”，按“确认”键进入自选程序进程 1 的设定：
按左右方向键移动设定值光标的位数，按上下方向键设定温度与时间的数值。控制温度设定为1～999℃，控温时间设定为1～999分钟。进程 1 设定完成后，按“确认”键进入自选程序下一进程的设定（如果后面不设定，温度设置为000，时间设置为000，即停止）。以此类推，自选程序设定共有 15 段进程可供选择。自选程序设定完成后，按“返回”键结束，返回到自选程序界面。
自选程序设定完成后，在自选程序界面，按“确认”键即可启动自选程序进行试验。
设定的自选程序，在复位或关机后，参数自动保存。如下次试验参数相同，可直接按“确认”键启动自选程序进行试验。设定的温度值为恒温温度值，设定的时间为保持恒温温度的时间。
