NJJB-2双锅型粘结指数搅拌仪

NJJB-2 双锅型粘结指数搅拌仪

概述:

NJJB-2双锅型粘结指数搅拌仪按照国标 GB/T5447 《烟煤黏结指数测定方法》和GB/T5449《烟煤罗加指数测定方法》的要求进行设计，保证了坩埚转速、搅拌棒转速、搅拌倾角和搅拌时序的要求。结构紧凑，体积小巧，操作方便并自动记时控制。

技术参数:

电源电压:220 V，50 Hz

功率: 18 W

弯板旋转角度: 45 °

搅拌棒转速: 150 r/min

坩埚转速: 15 r/min

弯板 45 °搅拌时间： 1分45秒

弯板 45 °至垂直时间：15秒

显示方式: 数码显示

外形尺寸（长×宽×高）: 380×260×400 mm

重量:9 Kg

产品包装：纸箱，尺寸：长490mm，宽460mm，高330mm，重12公斤

结构简介:

粘结指数搅拌仪三部分组成：

（ 1 ）主机体：带动旋转弯板旋转的主轴构架。

（ 2 ）旋转弯板：由搅拌棒的驱动和坩埚驱动系统组成。

（ 3 ）控制部分：完成电机的定时控制等功能。

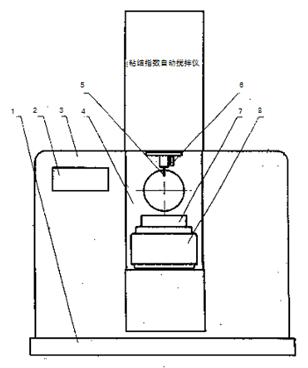

粘结指数自动搅拌仪结构图

按键定义:

“启动”用于开始试验。

“复位”用于复位弯板旋转至初始位置终止试验。

操作步骤:

（ 1 ）插入搅拌仪的电源，打开电源开关；

（ 2 ）搅拌仪将自动检查旋转弯板的位置，自动调节至垂直位置；

（ 3 ）左手压下锁紧套，右手拿出空坩埚，将制备好煤样的坩埚放入，然后松开右手；

（ 4 ）按下压轴，将搅拌丝抽下，轻轻地拉至坩埚底部，不管处于任何位置，将其环部垂直于坩埚中心

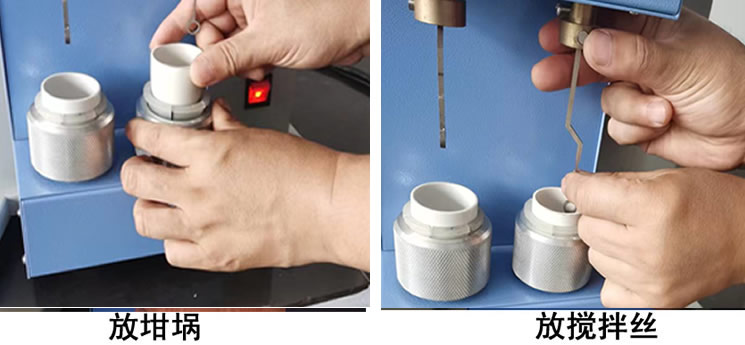

搅拌仪放坩埚

（ 5 ）按启动键，旋转弯板开始左旋15秒计时，旋至45 °时停止；

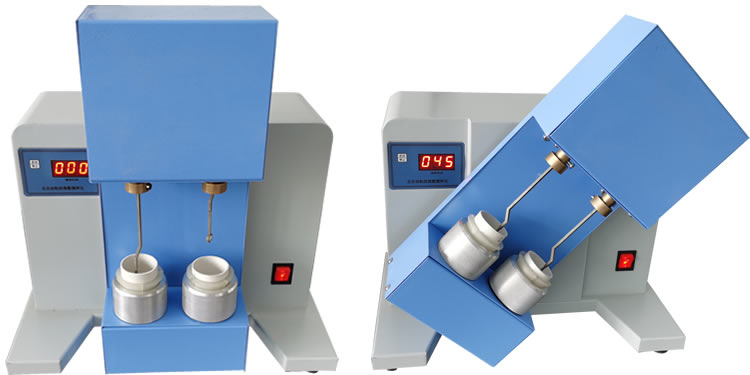

粘结指数测定仪自动搅拌仪示意图

（ 6 ）旋至 45 °时，上搅拌棒以 150r/min 、下坩埚以 15r/min 相逆旋转搅拌；此时显示器开始计时；

（ 7 ）搅拌至 105 秒后，旋转弯板右旋，此时显示器开始 15 秒计时；

（ 8 ）旋转至120秒时，旋转弯板停止，处于垂直位置，声音提示结束；

（ 9 ）再一次按下压轴，将搅拌棒提起，把环部推至压轴处；

（ 10 ）至此，一个煤样做毕，重复第（ 3 ）步，开始第二个煤样的搅拌；

（ 11 ）若做完试验，再卡入空坩埚，然后断开电源开关。

注意事项：

（ 1 ）请使用符合要求的电源，电源三脚插头的接地脚应可靠接地

（ 2 ）实验过程中倾斜时请不要按启动停止键，如按此键，请及时断电，再开机，搅拌仪会自动回到起始位置。

粘结（罗加）指数实验步骤：

煤样应达到空气干燥状态粒度小于0.2mm 的分析煤样，其中0.1~0.2mm的煤样粒度在20% -35%之间。先称取5g粘结指数专用无烟煤，再称取1g煤样放入坩埚内，重量应称准到0.001g，称取煤样前，应混合均匀。

使用NJJB系列粘结指数自动搅拌仪进行搅拌：坩埚作45度倾斜，逆时针方向转动，每分钟约15转。搅拌丝亦倾斜同样的角度，顺时针方向转动，每分钟约150转。搅拌时，搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。经1分钟45秒后，一边继续搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，2分钟时，搅拌结束。

将压块放入坩埚中，然后将其置于静压器下，净压30秒，加压结束后，压块仍留在混合物上，盖上坩埚盖，放置在坩埚架中，放入预先升温到850℃的马弗炉的恒温区内，在放入坩埚后的6分钟内炉温应恢复到850℃，从放入坩埚开始计时，焦化15分钟后，将坩埚从马弗炉中取出，放置冷却到室温。

从冷却后的坩埚中取出压块，称量焦渣总重，再将焦渣放在1mm圆孔筛筛分，筛上部分再次称重，然后放入转鼓内，进行第一次转鼓试验，转鼓试验后的焦块用1mm 圆孔筛进行筛分，再称筛上部分重量，然后将其放入转鼓进行第二次转鼓试验，重复筛分称重操作，罗加指数实验需要进行三次转鼓试验，每次转鼓试验5分钟，即250转重量都称准到0.01g。然后根据公式计算出实验结果。

粘结指数搅拌仪短视频展示

现场照片：

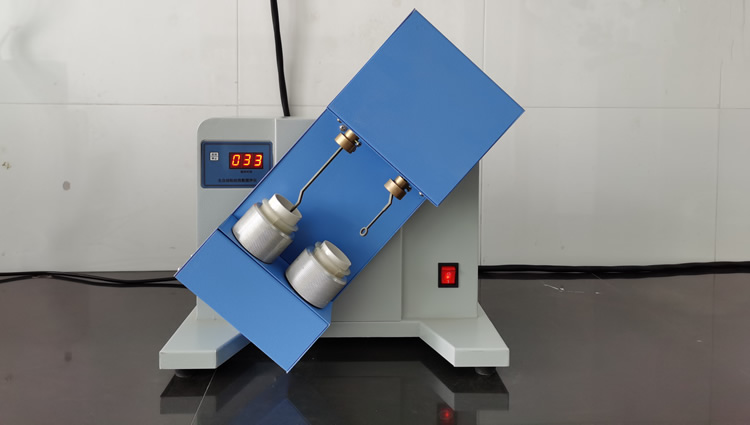

粘结搅拌仪现场照片
