NJ5000-2型粘结指数搅拌转鼓二合一测定仪
NJ5000-3型粘结指数搅拌静压转鼓三合一测定仪

概述:

全自动粘结指数测定仪可分别做出搅拌、静压、转鼓三种实验结果，实验步骤全自动控制，用户只需轻按按钮即可进行任意一种实验。它采用微电脑控制，严格按照国标中实验步骤，对时间、转速、倾角等进行控制，使实验结果更加准确、可靠、提高了实验结果的一致性，大量节省了人力、物力及时间。

测定原理

A、转鼓部分
然后打开鼓盖，鼓内轻轻放入需测的焦炭后，旋紧鼓盖，点击面板上“功能”键，显示“a”时按“启动”按钮，即能正常工作。自动停鼓后，蜂鸣器提前10秒报警，打开鼓盖，轻轻取出焦炭，然后按有关规定进行每次转鼓试验。
B、搅拌部分
把定量的煤样与定量的无烟煤（惰性物质）放入坩埚内，点击面板上“功能”键，待显示“b”时按“启动”键，进行搅拌，按照国标GB/T5447-1997 进行搅拌混合均匀，使得煤样（小粒度）均匀地附着在无烟煤（大粒度）的表面。
C、静压部分
将压块放到搅拌好的煤上，然后把坩埚放至仪器的静压托盘部分，点击面板上的“功能”键，待显示“c”时按“启动”键，进行静压，实验过程由仪器自动完成，静压时间约30秒，提示音结束。
测试结束，断开电源，将仪器擦拭干净。
干馏过程中煤样生成的胶质体将无烟煤的颗粒粘结在一起，然后用特制的转鼓做转磨试验，以测定焦碳的耐磨强度，以此来判断煤样（煤中胶质体）对无烟煤的粘结能力，再运用特定的公式来计算出煤样的粘结性。
三者实验单独控制、互不影响，既可独立工作，也可同时使用

技术参数:

一、搅拌部分

坩埚倾斜角度： 45°
坩埚转速： 15r/min
搅拌棒转速： 150r/min
45°搅拌时间： 100秒
45°至垂直时间： 20秒
显示方式：数码显示

二、测定部分

转鼓转速： 50±2r/min
预置转数： 250转
转鼓转数显示方法：数码管显示
终止信号：蜂鸣器声
电源： 220V 50Hz
功率：约40W
外形尺寸： 400×380×310

使用方法

仪器开箱后，取出仪器检查是否正常，正常后既可插入电源，打开电源开关，此时仪器进入待命状态：
1、把需要搅拌的煤样放入坩埚，拧松卡座，将坩埚放入卡座，旋紧卡座，将搅拌丝拉下，进入坩埚内，并调节好搅拌丝的位置，按下面板上搅拌部分的“启动/停止”按钮，搅拌部分开始工作，自动完成搅拌步骤后停止待命。
2、将仪器两边的转鼓打开，放入需测定的煤样，将转鼓的门上紧，按下面板上转鼓控制部分的启动/停止按钮，转鼓将自动完成实验步骤。

三合一触摸屏搅拌丝自动升降使用说明：

采用7.0寸工业触摸屏实现实验过程的全自动控制，语音提示操作，用户只需轻按按钮即可进行实验，具有界面友好，操作简单的特点，同时具备粘结指数G值计算功能，只需输入数据，即可计算出结果。严格按照国标中实验步骤，对时间、转速、倾角等进行控制，使实验结果更加准确、可靠、提高了实验结果的一致性，节省了人力、物力及时间。

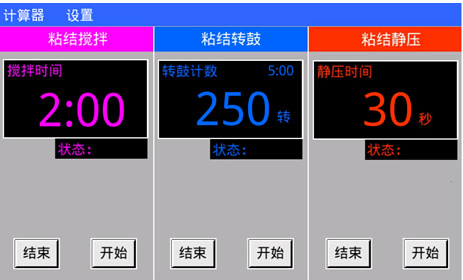

实验界面

自动升降装置：能控制搅拌丝自动上升和下降，无需重复拆卸安装搅拌丝。复位完成后，屏幕中的上限位指示灯和回正位指示灯应变为红色，说明复位成功。按下触摸屏的“启动”按钮，语音提示实验开始，自动升降装置带动搅拌丝缓慢下降，当下降到下限位时，下限位指示灯变为红色。自动升降装置自动上升到上限位位置停止，语音提示实验结束。此时煤样搅拌完毕。

粘结指数三合一短视频展示

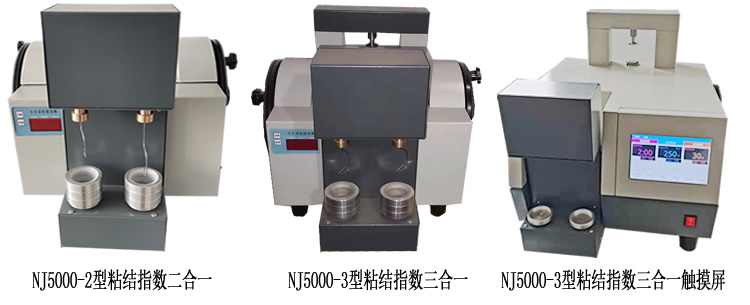

NJ5000-2型粘结指数搅拌转鼓二合一测定仪 NJ5000-3型粘结指数搅拌静压转鼓三合一测定仪
