JX-2型结渣性测定仪

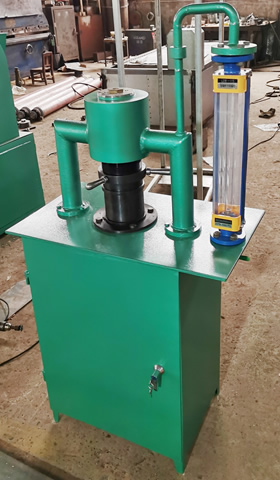

JX-2型结渣性测定仪实物图

JX-2型结渣性测定仪是根据国家标准《煤的结渣性测定方法》(GB/T1572-2001)规定的技术要求研制成的仪器。主要用以测定煤在气化或燃烧过程中结渣的难易程度。广泛应用于煤炭、冶金、电力等部门化验室,特别是以煤为燃料的单位,如有锅炉单位,能事先测定结渣性,以便指导现场选配煤种,防止结渣。

结渣性测定仪工作原理

将煤制成粒度为 3 -6mm 的试样,装入仪器的气化室内,用同样粒度的木炭引燃,在一定的鼓风强度下,使其气化或燃烧,待试样燃尽后,停止鼓风,冷却后取出炭渣称重,再经过 6mm 筛孔的振筛,计算出大于 6mm 的炭渣重占炭渣的百分数即为结渣率,以此评价煤的结渣性。

结渣性测定仪技术指标

1 、应配合鼓风机:风量≥ 12m 3 /h 风压≥500mmH2O ;

2 、煤样粒度: 3 -6mm

3 、装样量 400cm 3

4、外形尺寸:650×400×1350(mm)

5、重量:45kg

煤的结渣性测定方法

试样的制备:

1.按 GB/T 474 的规定,制备粒度3 ~ 6mm 空气干燥试样 4kg 左右。
2. 挥发分焦渣特征小于或等于 3 的煤样以及焦炭不需要经过破粘处理。
3. 挥发分焦渣特征大于 3 的煤样,按下列方法进行破粘处理。
将马弗炉预先升温到 300℃ 。量取煤样800cm3(同一强度重复测定用样量),放入铁盘内,扒平,使其厚度不超过 150mm 。 打开炉门,迅速将铁盘放入炉内,立即关闭炉门。 待炉温回升到 300℃ 以后,恒温 30min 。然后将温度调到 350℃ ,并在此温度下加热到挥发物逸完为止。 打开炉门,取出铁盘,趁热用铁丝钩搅松煤样,并倒在振筛机上过筛。遇有大于 6mm 的焦块时,轻轻压碎,使其全部通过 6mm 筛子。取 3 ~ 6mm 粒度煤样备用。

实验方法及步骤:

每个试样均在 0.1 、 0.2 和 0.3m /s 三种鼓风强度下分别进行重复测定,对应于 0.1 、 0.2 、 0 .3m /s 流速的空气流量分别为 2 、 4 、 6( m 3 /h )。

1. 进行测定时,第一次取 400g 试样,并称量(称准到 0.01g )。其后测定用的试样质量与第一次相同。 2.将称量后的试样倒入气化套内,扒平,放好垫圈装在空气室和烟气室之间,用锁紧螺筒固紧。
3.称取约 15g 木炭,放在带孔铁铲内,在电炉上加热至灼红。
4.开动鼓风机、调节空气针形阀,使空气流量不超过 2cm3 /h 。再将铁漏斗放在仪器顶盖位置处,把灼红的木炭倒在试样表面上,扒平。取下铁漏斗,拧紧顶盖,再仔细调节空气流量,使其达到规定值。 在鼓风强度为 0.2 和 0.3m/s 进行测定时,应先使风量在 2cm3/h 下保持 3分钟 ,然后再调节到规定值。
5.在测定过程中,随时观察空气流量是否偏离规定值,并及时调节,记录料层最大阻力。
6.从观察孔观察到试样燃尽后,关闭鼓风机,记录反应时间。
7.冷却后取出全部灰渣,称其质量。
8.将 6mm 筛子和筛底叠放在振筛机上,然后把称量后的灰渣移到 6mm 筛子内,盖好筛盖。
9.开动往复式振筛机,振动30秒 ,然后称出粒度大于 6mm 渣块的质量。

结果计算:

结渣计算公式

式中: Clin- 结渣率, % ; G 1 - 粒度大于 6mm 渣块的质量,g ;G- 总灰渣质量 g 。
计算 2 次重复测定的平均值。修约到小数点后一位。

或者点击这里用结渣计算器计算

在结渣性强度区域图上,以鼓风强度 0.1 、 0.2 和 0.3m/s 的平均结渣率绘制结渣性曲线。

结渣实验曲线图

1- 强结渣区; 2- 中等结渣区; 3- 弱结渣区

测定的允许差(精密度)

每一试样按 0.1 、 0.2 、 0 .3m /s 3 种鼓风强度作重复性测定, 2 次重复测定结果的差值不得超过 5.0% (绝对值)。

结渣性测定仪注意事项及备件

1 、烟气室、空气室及排烟管路应定期清理。

2 、不经常使用时要注意防锈。

3 、气化室为易损件,本仪器不附备用件。

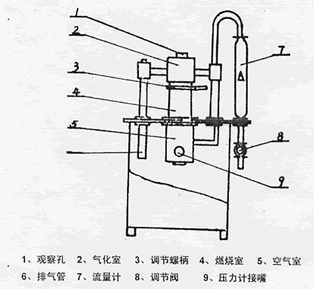

JX-2型结渣性测定仪示意图

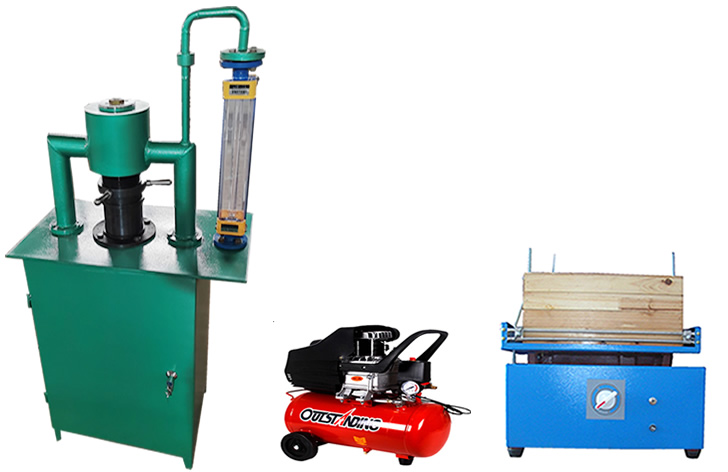

结渣性测定仪装箱配置清单:

.结渣性测定仪 主机 1台   高压气泵 1台   带孔铁铲 1个
铁盘 1个   铁漏斗 1个   顶盖扳手 1个
鼓风导管 1个   板式毛刷 1个   往复式振筛机 1台

结渣性测定仪现场短视频产品展示

结渣性测定仪做实验   结渣性测定仪现场照片

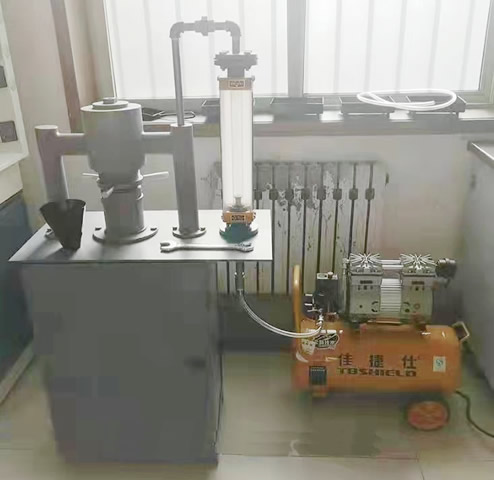

现场照片:

结渣测定仪现场照片
