胶质层体积曲线类型图及焦块技术特征的鉴定图

体积曲线类型：

平滑下降型，图a ；
平滑斜降型，图 b ；
波型，图c ；
微波型，图d ；
“之”字型，图e ；
山型，图 f ；
“之”山混合型，图g 和 h 。

焦块技术特征的鉴定

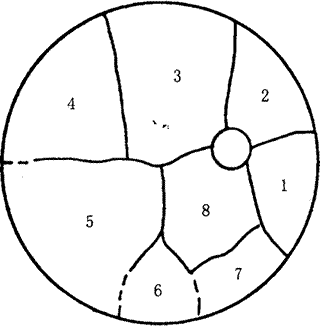

单体焦块和缝隙示意图

a) 缝隙：缝隙的鉴定以焦块底面（加热侧）为准,一般以无缝隙、少缝隙和多缝隙三种特征表示,并附以底部缝隙示意图（如下图）。

一缝隙；…不完全缝隙

无缝隙、少缝隙和多缝隙按单体焦块的块数多少区分如下（单体焦块 块数是指裂缝把焦块底面划分成的区域数。当一条裂缝的一小部分不完全时，允许沿其走向延长，以清楚地划出区域。如图所示焦块的单体焦块数为 8 ，虚线为裂缝沿走向的延长线）。

单体焦块数为 1 块——无缝隙；
单体焦块数为 2 ～ 6 块——少缝隙；
单体焦块数为 6 块以上——多缝隙。

b) 孔隙：指焦块剖面的孔隙情况，以小孔隙、小孔隙带大孔隙和大孔隙很多来表示。

c) 海绵体：指焦块上部的蜂焦部分，分为无海绵体、小泡状海绵体和敞开的海绵体。

d) 绽边：指有些煤的焦块由于收缩应力裂成的裙状周边，依其高度分为无绽边、低绽边（约占焦块全高 1/3 以下）、高绽边（约占焦块全高 2/3 以上）和中等绽边（介于高、低绽边之间） 。 海绵体和焦块绽边的情况应记录在表上，以剖面图表示。

e) 色泽：以焦块断面接近杯底部分的颜色和光泽为准。焦色分黑色（不结焦或凝结的焦块）、深灰色、银灰色等。

f) 熔合情况：分为粉状（ 不结焦）、凝结、部分熔合、完全熔合等。

焦块淀边示意图:

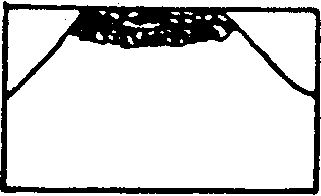

b 中等淀边		上部
