ZNLRY-2000型数显智能量热仪
 |
ZNLRY-2000智能量热仪是测定可燃物发热量的仪器，主要用于固体和液体可燃物，如煤炭、石油、食品、木材等物质发热量的测定。 能达到自动控制测量过程，自动判断点火回路是否接通，自动点火、搅拌、计算、打印被测物质的热值，还可以进行煤炭高、低位热值的换算，是为生产和研究使用可燃物质的企业和大专院校、科研部门研制的一种的设备。 1.热容量：约10100J/K 2． 氧弹： 工作压力（充氧气）： 2.8 ～ 3.0Mpa ， 耐试验（水压）： 20 Mpa 容积： 300ml 重量 2.5 ㎏ 外形尺寸：Φ 86mm×181mm 3.外套水筒容量：17L 4.内筒水容量：约2.1L 5. 显示范围：10.000～40.000℃，相应时间：<4S，分辨率：0.001℃，线性度：<0.08%每5℃温升范围内，测温误差 :每5℃温升范围内精度±0.003℃ 6.使用电压：220V±10%V 7.湿度：不大于80% 8.功率：30W 9.点火电压：30V 10.点火时间：4S 11.总重：约21.5Kg |
智能量热仪仪器结构及附属设备1、量热仪的主机结构：量热仪的主机主要有：外壳、外筒、内筒、搅拌、氧弹等组成。 2、外筒是用不锈钢制成的双层套筒，搅拌水泵可调节水温的均匀，并备有入水口、放水口和溢水口，便于调节温和水位。 3、内筒是截面为椭圆形的不锈钢容器，表面抛光以防止或减少热辐射和热交换。 4、盖体为掀开式，盖体上装有搅拌器和测温孔，试验时把测温探头（温度传感器）插入测温孔内。 5、搅拌器由微型电机与搅拌轴、浆组成，装在盖体上，转速稳定，效果良好。 6、内筒支架用有机玻璃或胶木制成，用于承放内筒并定位。 7、压饼器 这是一种杠杆式压饼器，使用方便，操作简单，根据实验需要，对试样进行压饼，每次可压饼约1克，压饼时，将粉状试样倒入压饼模的凹槽中，然后用力压下手柄，抬起手将底座倒过来，把压饼模放在底座上，轻轻将手柄压下，试样即可脱模而出。 智能量热仪仪器的安装与试验:（ 1）安装调试 量热仪应安装在无强烈空气对流、不受阳光直射、温度变化不应超过1℃房间里，室温在15-30℃的范围为宜。将量热仪主机平放在实验台上，按下图连接电源线、控制线、测温线，装好温度计，打开电源，通过键盘逐一检查搅拌、点火功能。
1. 电源 2. 测温线 3. 控制线 4. 接地 5. 放水口 6. 溢水口 智能量热仪后面板接线图 注意：通电试验，为防止干扰和触电事故，一定要将仪器外壳妥善接地。 （ 2）向外筒水套中注满蒸馏水 2、在燃烧皿中准确称取分析试样（粒度≤0.2mm）0.9-1.1g(准确到0.0002g)。燃烧易于飞溅的试样，可先用已知重量的擦镜纸包紧或在压饼后切成 2-4mm的小块使用。不易燃烧的试样，可先在坩埚底部铺上一层石棉衬垫，用手压实（石英坩埚不需要衬垫）。如加衬垫仍燃烧不全，则用已知质量和热值的擦镜纸包裹称好的试样并用手压紧后放入坩埚中，（用一张擦镜纸，面积10×15cm折为两层，把试样放在纸上，然后包严压紧，对特别难燃烧的试样可用两张擦镜纸并把充氧压力提高到3.2MPa，严禁使用电解氧。）卸下氧弹帽，将弹头部分置于弹头支架上，将长约70mm、φ0.1mm的镍铬丝两端装入电极，注意保持良好接触，并注意勿使点火丝接触燃烧皿或弹筒外壁，以免形成短路，导致点火失败，甚至燃毁燃烧皿。在中间系上棉线，与坩埚内的试样接触。 为了保证每次试验点火热的一致，镍铬丝和棉线的长度应保持一致。 在弹杯中加入10毫升蒸馏水，小心地将弹头放入弹杯中，旋紧弹帽，然后充氧，直到压力达到2.8-3.0MPa。充氧时间不得小于15秒。当钢瓶中氧气压力低于5MPa时，充氧时间应酌量延长，压力降到4.0MPa以下时，应更换新的钢瓶氧气。 往内筒中加入蒸馏水（大约2100克），使弹帽顶面（不包括突出的氧气阀）浸没在水面下10-20mm，每次试验用水量和标定热容量时一致（允差在一克之内） 检验氧弹是否漏气，可把氧弹浸没在水中，无气泡现象表明气密性良好，反之应找出原因，加以纠正。 注意恰当调节内外筒水温，使终点时内筒比外筒温度高1℃左右，以使终点时内筒温度出现明显下降。外筒温度尽量接近室温，相差不得超过1.5℃. 3、控制面板功能和操作说明 面板由2个显示窗、5个指示灯、15个键组成。左显示窗显示当前状态，右显示窗显示实验及各种数据。右显示窗闪动时允许修改数据，数字键有效，为修改状态。

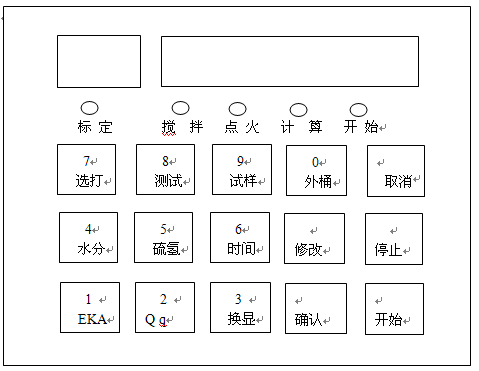

控 制 面 板 图 指示灯 标定——指示灯亮，为标定热容量。指示灯灭，为测定发热量。 搅拌——搅拌电机搅拌时，指示灯亮。 点火——点火时，指示灯亮。 计算——计算状态时，指示灯亮。 开始——在试验过程中，指示灯亮。 [1/EKA]——每按一下此键，窗口循环显示仪器系统的E（热容量）、K（冷却系数）、A（综合常数）。通过[修改]键可输入新的E、K、A。 输入方法：按此键 按[修改] 键入数字 按[确认]键即可保存，此数据断电后仍保存。 注：A值如为负值，则输入时输1.如：-0.0018，输入为1.0018 [2/Qq]——每按以下此键，窗口循环显示Q(苯甲酸的热值)、q（添加物和点火的热值）。通过[修改]键可输入新的苯甲酸的热值和添加物的热值。 输入方法：按此键 按[修改] 键入数字 按[确认]键即可保存，此数据断电后仍可保存。 [3/换显]——标定结束时，每按一下此键，循环显示E、K、A的结果值。 测定发热量结束时，每按一下此键，循环显示弹筒、高位、低位发热量值（如不输入水分、硫分、氢份，只显示弹筒发热量）。 [4/水分]——需要计算低位发热量时，按此键，可输入试样的全水分和分析水分。 输入方法：按此键 按[修改] 键入数字 按[确认]键确认，此数据断电后不可保存。 [5/硫氢]——需要计算高、低位发热量时，按此键，可输入试样的含量和含氢量。 输入方法：按此键 按[修改] 键入数字 按[确认]键确认，此数据断电后不可保存。 [6/时间]——按此键，窗口循环显示年、月日、时分。 如：1999年显示[Y 1999]，7月1日显示[d0701]，8时25分显示[h08.25]。 修改方法：按此键 按[修改] 键入数字 按[确认]键确认。 [7/选打]——按此键，可选择标定热容量或测定发热量程序。还可选择打印。 选择方法：显示窗口显示[Prr]时，按[确认]键，打印机打印当前结果。 [8/测试]——按此键，可测试搅拌与点火功能。 按此键选择“huo”（点火）或者“Bon”（搅拌） 按[确认]键确认，此数据断电后不可保存。 [9/试样]——按此键，可显示或修改养号、样重。 输入方法：按此键 按[修改] 键入数字 按[确认]键确认，此数据断电不可保存。 [0/外筒]——按此键，可显示或修改外筒温度值。 方法如下：按此键 按[确认]键 键入数字 按[确认] 键。 还可自动输入外筒温度，方法如下:将传感器放入外筒，温度稳定后，按2次此键 显示[Auto] 按[确认]键，外筒温度自动自动存入仪器。 注：外筒温度断电后将消失（回复到25℃，）所以，每次开机后，应重新输入外筒温度。 [取消]——当仪器处在其他状态时，按此键，进入测量温度状态。 试验结束后，按此键，消除报警音响。 [停止]——按此键，显示“End”，提示是否退出当前试验，如要退出按[确认]键。 [开始]——按此键，开始试验。 [确认]——对修改和操作的确认。 [修改]——对可以修改的数据进入修改状态，显示窗口闪动，数字键有效。通过数字键对数字进行修改，确认后存入对应数据，退出修改状态。 （一）标定热容量步骤 打开电源开关，仪器自动进入测量发热量程序。左显示窗口显示[C]. 1.按[7/选打]键，右窗口显示“—b—”时，按[确认]键。 2.按[2/Qq]键，输入Q（苯甲酸热值）和q（添加物热值），按[确认 ]确认。此数据断电后仍可保留，如不需改变，此步骤可省略。 3.装入氧弹，读取外筒水温（用自动读取外筒水温时，传感器放入外筒水中）。 注：因外筒水温变化大大，不必每次都读取外筒水温。 按开始键，右显示窗口闪动，键入试样重量（小数点不用输入），确认无误后，再按[开始]键，试验开始。 试验开始后，显示窗口显示[0 温度]。 5分钟后，试验进入前期，显示窗口显示[1、2、3 温度] 10分钟后，开始点火，实验进入主期，显示窗口显示[4、5、6、 温度]。 主期结束后，进入末期，显示窗口显示[7、8、9、 温度] 试验结束后，显示窗口显示[END]，报警声响，并打印结果。 按[取消]键，消除报警音响，试验结束。 (二)测定发热量步骤 1.按[7/选打]键，显示窗口显示“—C—”时，按[确定]键确定。 2.按[1/EKA]键输入仪器系统的E、K、A和Q、q，按[确认]键确认。 3.放入氧弹，读取外筒水温（用自动读出外筒水温时，传感器放入外筒）。 如数据没有改变，以上步骤可省略。 按[开始]键，显示窗口闪动，键入重量，确认无误后，再按[开始 ]键，实验开始。 试验开始后，显示窗口显示[0 温度]。 5分钟后，实验进入前期，显示窗口显示[4、5、6 温度] 约8分钟后，试验结束，显示窗口显示[END]，报警声响，并打印结果。 按[取消]键，消除报警音响，试验结束。 注意：仪器接通电源，有音响提示，按任意键消除音响。 数显智能常见故障的显示控制器可以自动判断故障，以提示符号显示出来，供化验员和维护人员参考。 E-Ad 内部线路故障 E-huo 点火失败 E-OFF 点火丝不通 常见的故障的原因： 1.氧弹漏气：橡胶密封圈老化或磨损。 2.搅拌器不转：搅拌轴卡死；线路不通；检查桨叶是否碰撞或量热筒壁。 3.点火失败：线路不通或接触不良；试样潮湿或充氧速度过快溅湿试样；点火丝或棉线与试样未接触；两电极与坩埚短路（此时容易烧毁坩埚和电极）。 4、试样燃烧不全；试样不易燃；氧气未充。 智能量热仪相关链接：量热仪技术指标发热量常见问题 |
 |
 |
