MLR-8W型全自动微机量热仪

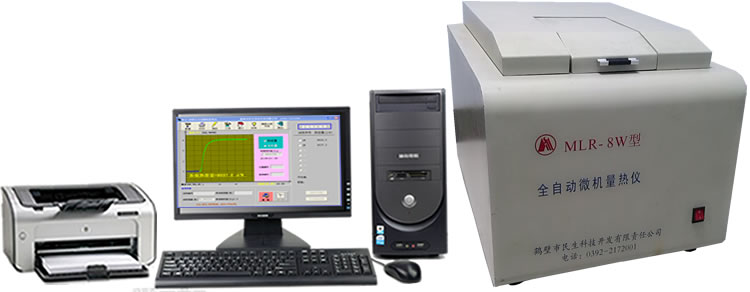

MLR-8W型全自动微机量热仪卧式

MLR-8W型全自动微机量热仪由微机控制的恒温氧弹式量热仪,适用于测量固体和液体如煤炭、石油、食品、木材等可燃物的燃烧热值,广泛应用于煤炭、电力、石油、化工、粮食、地质、科研及技术监督等部门的化验室。

微机量热仪控制系统配备品牌电脑,配以较高精度温度测量控制卡;系统设计软件采用与硬件配套WINDOWS 界面测量程序包。系统界面以图形方式表现,显示直观,操作方便易学。微机量热仪的采温、搅拌、点火、调温、定量水等操作均由计算机自动控制完成。微机量热仪热容量的标定、弹筒发热量的计算及对于煤的各基发热量的换算也由计算机完成,根据操作人员输入的各种已知含硫量或含氢量以及水分含量自动完成。由打印机将测量数据和结果打印输出或以文件形式存盘。

微机量热仪技术参数:

1、温度测量范围:0℃~65℃;

2、温度测量分辨率:0.0001℃;

3、样品量:0.5g~1.5 g;

4、热容量:约 10500J/K ;

5、外水筒容量:约 40L ,内水筒容量:约 2.3L ;

6、点火电压:20V ,点火时间:程序控制;

7、测量精度:≤0.1% ,符合国标 ;

8、使用环境 5-40 ℃ (每次测定室温变化应 ≤ 1 ℃ 相对湿度≤80%) ;

9、卧式结构,电脑控制,WINDOWS操作界面;

10、电源 220V±10% ,功率: 30W;

11、外形尺寸:450mm×580mm×480mm ;

12、主机重量:约30kg

产品包装:主机:纸箱,尺寸:长680mm,宽540mm,高550mm,重40公斤;

微机量热仪的使用说明:

微机量热仪的安装及准备:

依次连接计算主机与键盘、显示器、打印机、恒温弹筒之间的信号及电源电缆;检查计算机主机、显示器、打印机上的电源开关,应置于关闭状态;将多功能电源插座接通220V 电源并关闭其开关;将计算机主机的电源插头插入多功能插座,将打印机电源插头插入多用插座,将微机量热仪的电源插头插入多功能插座。至此,仪器电路部分即告安装完毕。

用气:自备一个氧气瓶并灌满氧气,钢瓶剩余压力要求4MPa以上,氧气的纯度在99.5%以上,普通工业氧气即可,不可使用电解氧气。将氧气减压阀及连接导管与钢瓶连接。

用水: 1.准备一个水桶,将水桶和量热仪放在一个房间,氧弹10ML的水从水桶里取水,这样可以保证内外桶水温误差在3度以内。 2.实验中使用蒸馏水或纯净水,切不可直接使用普通自来水,以免出现点火失败的现象。外桶用水三个月左右更换一次,不得超过半年。当内桶水中有脏物时,应立即更换,确保试验可靠性和成功率。

准备一台分辨率至少 0.1mg 的分析天平。

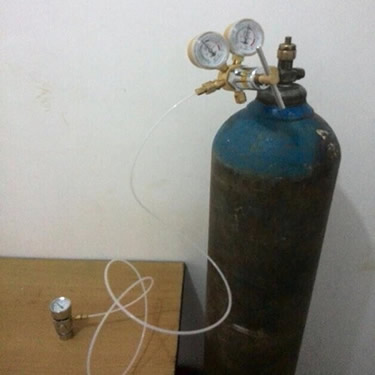

氧气瓶与充氧仪链接 微机量热仪工作环境

微机量热仪实验室条件:

1、量热仪应放置在不受阳光直射的地方,朝北,以避免阳光照射。
2、室内应尽量保持稳定,每次测定过程室温变化不应超过1K,通常室温以15~30℃范围为宜,相对湿度≤80%。
3、室内应无强烈的空气对流,因此不应有强烈的热源和风扇等,量热仪试验过程中应避免开启门窗,避免室内人员过多。若实验室已安装空调,则避免空调运行时形成的气流直接吹向量热仪。建议用户连续24小时开启空调或不开空调。
4、备有合适的工作台面(水泥台,因为试验过程中仪器不能晃动)以便放置仪器。
5、电源:220V±10﹪,并有良好的地线。

微机量热仪系统安装:

硬件安装

①摆放好微机量热仪各部件。

②根据微机量热仪安装示意图,正确连接好系统各部件。

③检查微机量热仪连线连接是否正确,如正确无误,则可开机进行下一步安装软件。

软件安装

系统软件在出厂时已安装好,一般情况下不需要重新安装。若需安装,请按下列方法:

打开计算机,进入WINDOWS操作系统,将微机量热仪随机U盘插入USB接口,用鼠标双击:“我的电脑”图标。打开U盘文件。运行setup.exe文件,按提示信息逐步选择安装,直到安装成功。 系统自动将应用程序快捷方式安装在“开始”按钮“程序”菜单下。

微机量热仪系统调试:

打开量热仪顶盖,将量热仪外筒注满蒸馏水,开启量热仪电源开关(注意:外筒无水时严禁按下开关)。

运行微机量热仪系统软件,熟悉界面各项信息,首先观察微机量热仪连接是否正常,正常情况应显示环境温度,外桶水开始搅拌,然后用鼠标点击(测试),打开系统测试窗口,检测内筒搅拌和点火系统是否正常,正常后返回主窗口点击(工具),进入登录窗口修改系统有关参数,尤其是微机量热仪注水时间(受外部环境交流电压影响),设置合理,将氧弹放入内筒,注水时间设置由小到大测试,注水时间太短,内筒水量不足,调节不稳定或无法调节,就难以准确试验;注水时间太长,水可能从内筒溢出,调试时不要离开现场,注意观察水面,出现意外紧急关闭仪器电源或点击测试按钮(排水)。系统注水时间一般为 30-40秒范围,根据当地电压情况而定;
进入系统后,在窗体的左上方温度坐标显示温度值(#.###),观察温度变化是否正常,如不正常将有故障信息提示,请检查微机量热仪和连接电缆及温度传感器等。
选择(测试)可以进行“点火测试”。操作中可以听到继电器的“咔”声,说明微机量热仪控制正常,同时可观察搅拌器旋转情况,用表可以测量点火电路的通断情况。

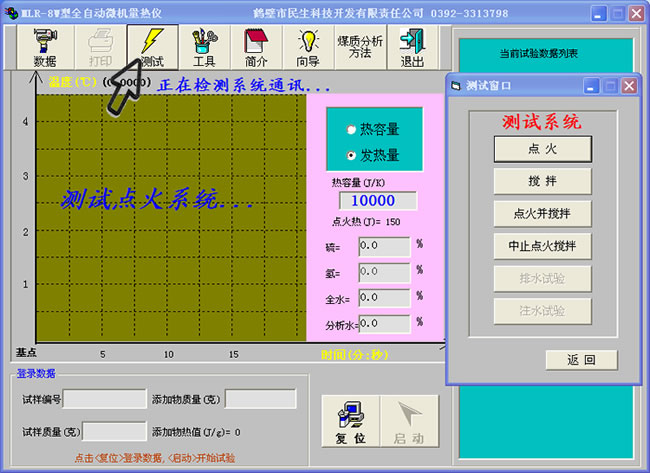

微机量热仪测试

微机量热仪系统操作及实验方法:

开机启动 WINDOWS操作系统,点击(开始),进入程序菜单,进入“微机全自动量热仪”系统简要说明

• 进入试验,请严格按照术语操作规范进行。
• 操作过程中,注意观察人机交互信息,以便试验协调进行。
• 系统热容量的标定,标定时请使用同有编号。
• 测量试样发热量时,不允许重复使用同一编号。
• 用户可根据系统的变化在(工具)窗体内人工修改热容量。
• 每次试验开始需点击(复位)按钮初始化系统。

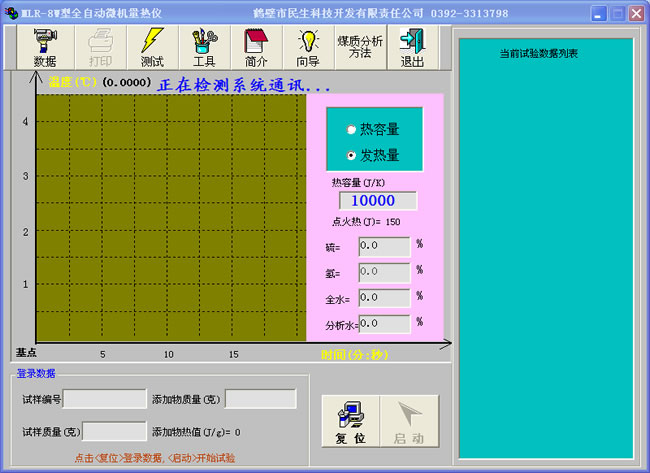

微机量热仪软件界面

软件开机及发热量测试界面

微机量热仪发热量测试

启动后初始进入发热量试验界面,非初始状态点击(发热量)前的单选按钮,进入系统发热量测定状态。

• 燃烧皿中准确称取分析试样(粒度小于 0.2mm)0.9 ~ 1.1g(重量称到0.0002g)。

• 燃烧易于飞溅的试样,先用已知重量的擦镜纸(热值16000J左右)包紧再进行测试、或先在压饼机中压饼并切成2-4mm的小块使用。不易燃烧的试样,可先在燃烧皿底垫上一个石棉垫,或用石棉绒做衬垫(先在皿底铺上一层石棉绒,然后以手压实),石英燃烧皿不需衬垫,如加衬垫仍燃烧不完可提高充氧压力至3.2Mpa或用已知重量和热值的擦镜纸包裹称好的试样并用手压紧,然后放入燃烧皿中。

(1)取一段已知质量的点火丝,把两端分别接在电极在电极柱上,注意要与试样保持良好接触或保持微小的距离(对易飞溅和易燃的煤上),并注意勿使点火丝接触燃烧皿,以免形成短路而导致点火失败,甚至烧毁燃烧皿,同时还要注意防止两电极间以及燃烧皿与另一电极之间的短接。

往氧弹中加入10mL蒸馏水,旋紧氧弹盖,要避免燃烧皿和点火丝的位置因受震动而改变,然后用充氧仪往氧弹中缓缓充入氧气,直到压力达到2.8-3.0Mpa,充氧时间不小于15秒;如果不小心充氧压力超过3.2Mpa,应停止试验,放掉氧气,重新充氧至3.2Mpa以下,当钢瓶中氧气压力降到5.0Mpa以下时,充氧时间应酌量延长,压力降到4.0Mpa以下时,应更换新的氧气瓶。

(2)将氧弹放入内筒中,如氧弹中无气泡漏出,则表明气密性良好,如果有气泡漏出,则表明漏气,应找出原因,加以纠正,重新充氧。

微机量热仪做实验步骤一

(3)确认处于发热量测试状态,按要求在工具窗口输入添加物热值、点火热和注水时间,输入一次以后保持并在主界面显示,如:热容量、点火热、添加物热值等。输入试样编号和试样质量后即可进入试验过程,自动注水、调节、测量、排水等。

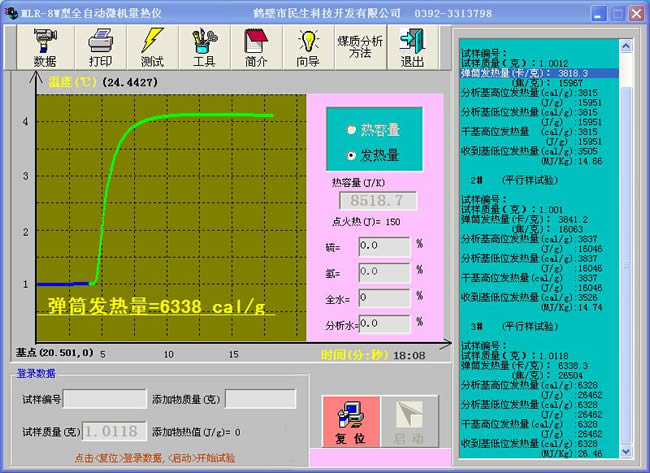

微机量热仪实验界面

(4)试验结束。换算出试验结果,显示在界面下部,可存储或打印机打印数据结果。

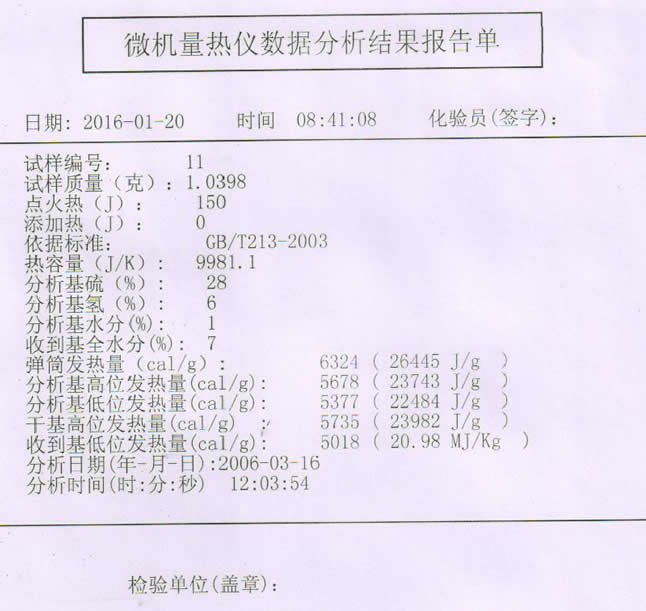

打印实验结果报告

微机量热仪热容量测试:

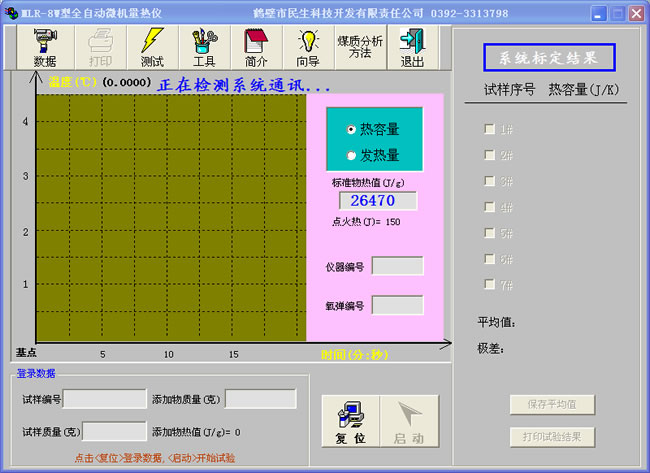

微机量热仪热容量测定界面

微机量热仪软件热容量测试界面

点击(热容量)前的单选项,进入系统热容量测定状态。

热容量测试的过程与发热量测试过程相似,在使用过程中定期对系统进行能当量测试,以便真实反映系统热容量的变化,在同一时期测定的热容量时,使用新定义的同一编号,试验连续进行也可以间断,但仍然要使用同一编号。

苯甲酸应预先在盛有浓硫酸的干燥器中干燥3天或60-70℃烘箱中烘3-4小时,当进行微机量热仪热容量标定时,其结果自动显示在窗体右侧,用户可自行选取实验结果(在编号前的方框内点对号为选中,否则为放弃),系统自动判断这些结果的平均值和极差,若符合国标的要求,请点击其下的保存按钮,保存结果,供测试试样发热量的使用,如不符合国标的要求,追加试验,至到满足要求为止(注意:同一编号禁止超过七次实验),若七次实验仍不能达到要求,可能是系统出现故障或是整个操作过程不规范造成的,请认真检查,找出原因后再进行试验。

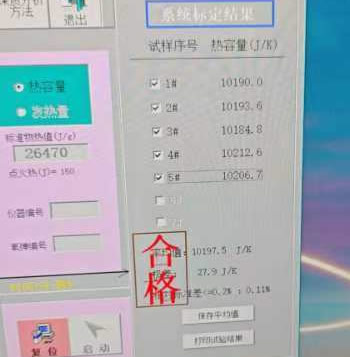

热容量实验结果   发热量实验结果
热容量实验结果

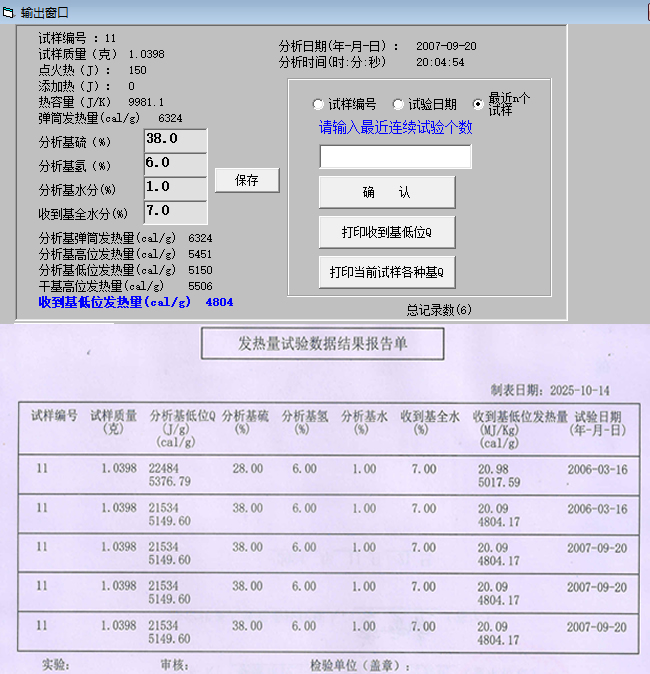

发热量实验结果

数据处理

(1)在系统主窗口选择“数据”快捷按钮进入数据处理界面,输入待处理的试样编号,该试样的已知数据将出现在屏幕上。

(2)按要求输入该试样的硫分、水分、氢分等数据,微机量热仪自动计算出该试样各种基的发热量。

测定的允许差(精密度)

同一个化验室量热仪允许误差

恒容发热量

弹筒发热量

在氧弹中,在有过剩的氧的情况下〔氧气初始压力2.6~3.0MPa〕,燃烧单位质量的试样所产生的热量称为弹筒发热量。其燃烧产物为二氧化碳、硫酸、硝酸、呈液态的水和固态的灰。

恒容高位发热量

由弹筒发热量减掉稀硫酸生成热和二氧化硫生成热之差以及稀硝酸的生成热,得出的就是高位发热量。因为弹筒发热量的测定是在恒定容积(即弹筒的容积)下进行的,由此算出的高位发热量也相应地称为恒容高位发热量,它比工业上的恒压(即大气压力)状态下的发热量约低8~16J/g,一般可忽略不计。

恒容低位发热量

由恒容高位发热量减掉水的蒸发热,得出的就是恒容低位发热量。工业燃烧与氧弹中燃烧的另一个不同的条件是:在前一情况下全部水(包括燃烧生成的水和煤中原有的水)呈蒸汽状态随燃烧废气排出,在后一情况下水蒸气凝结成液体。

各种不同基的发热量换算点击”发热量计算器“

MLR-8W型微机量热安装调试需要的条件:

实验台2米,有220V多孔插座,准备50升纯净水或蒸馏水;充满氧气的氧气瓶1瓶。
自备电脑配置基本要求:一个有九针接口(也就是串口通信接口)

MLR-8W型全自动微机量热仪装箱配置清单:

品牌电脑 1台   打印机 1台   量热仪主机 1台
充氧仪 1个 氧弹 1个 弹头架 1个
不锈钢坩埚 2个 点火丝 2盒 氧气减压器 1个
苯甲酸 1瓶 10ml针管 1个 擦镜纸 1本
通信电缆 1根 棉线 1把 电源线 1根

微机量热仪短视频产品展示

微机量热仪短视频产品展示   微机量热仪短视频

微机量热仪

现场照片:

微机量热仪现场照片   微机量热仪现场照片

微机量热仪实物图
