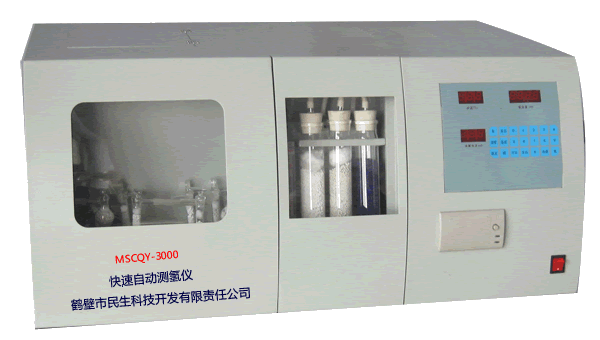

MSCQY-3000快速自动测氢仪

MSCQY3000型快速自动测氢仪，主要适用于测定煤炭及其它固体物料中有机物中氢的含量，是煤炭、电力、冶金、焦化产品等部门的实验仪器，同时在化工、商检等单位也有着广泛的用途。

MSCQY3000型快速自动测氢仪整机一体化结构，造型美观，重量轻，维修性好等特点,全部测试过程采用单片机控制，并由单片机对测试数据进行多种校正和处理，数字显示测定物中氢的毫克数，并可显示测定的结果，并打印出氢值。每一试样时间约 10-15分钟，测定结果的准确度符合国标GB/T15460-2003 和GBT476-2008。也可通过称重吸收法测碳。

主要技术指标：

测定范围：氢0—20% 碳1—99%
测试时间：约10-15分钟 其中在300℃处停留30秒,在500℃处停留2分钟 在850℃处停留10分钟左右
测定精度：满足GB/T15460-2003和GBT476-2008的要求
仪器稳定性线性度：±0.1%
升温速度：约50min可达850℃
电解电压：涂膜电解电压：10V 工作电解电压：24V
工作电解电压：24V
电 流：电解电流>600mA 终点电流<70mA
测定允许误差：氢：≤0.15％ 碳：≤0.50％
试 样：粒度<0.2mm已达到空气干燥状态的分析煤样重量约70mg-75mg。
电源电压：220V±10％ 50HZ；
外形尺寸：1170mm×500mm×400mm；
整机重量：35kg

产品包装：木箱，尺寸：长1230mm，宽650mm，高550mm，重量：75公斤

工作原理

一定量煤样在氧气流中燃烧，生成的水与五氧化二磷反应生成偏磷酸，电解偏磷酸，根据电解所消耗的电量，计算煤中氢含量；生成的二氧化碳 以二氧化碳吸收剂吸收，由吸收剂的增量，计算煤中碳含量。煤样燃烧后生成的硫氧化物和氯用高锰酸 银热解产物除去，氮氯化物周粒状二氧化锰除去，以消除它们对碳测定的干扰。

测氢仪电解池涂膜方法

先用水冲洗一下电解池，用软毛刷蘸上洗涤剂，顺时针转动毛刷，清洗电解池内壁，逆时针旋转出来，反复几次直到铂金丝干净，禁止推拉，用清水清洗干净，最后用丙酮清洗并用吹风机热风吹干。
将电解池前端向上竖起，从前端滴入电解液。电解液慢慢沿池内壁流下，当电解液流到池体1/2处时，立即倒转电解池，多余的液体从注入口流出，用电吹风冷风档吹15分钟。再次注入电解液，电解池留几丝涂满，用电吹风冷风档吹15分钟。第3次涂电解池1/2，用电吹风冷风档吹15分钟。安装到仪器上面。
打开仪器，温度升到500度按“涂膜”键，使电解电流70以下。涂膜完成。

测氢仪操作步骤

1.开启测氢仪电源开关，使高温炉升温。
2.打开氧气瓶开关，调节氧气吸入器，使流量计控制在80mL/分钟，注意：氧气压力不要调过大，慢慢调氧气吸入器，以免瓶塞崩开。
3.待燃烧炉温升至500℃时，按下【涂膜】键，观察电解电流的变化。
4.待电解电流降至70mA以下后，按【返回】键，若不能快速降低应重新按【涂膜】键，按【月日】键输入四个双数后按【返回】键，待电解电流降至70mA以下，再按【月日】输入四个单数后按【返回】键，反复三次。

5.测氢仪在做正式样之前，先做一至二个废样，以平衡电解池状态。
6. 废样做完后，做氢空白实验，方法是：在瓷舟内加入与做样品时相当数量的三氧化钨，并按动【空白】键，九分钟后瓷舟自行拉出，按【打印】键打印出空白值，再做第二个，按【打印】键打印出数值。直至相邻二个空白值相差不超过0.05mg,并取该二次的平均值作为当天的氢空白值。

7.做正式样：
a:按【年】键，输入四位数年份；
b:按【月日】键，输入四位数月份和日期；
c:按【水】键，输入分析煤样的水份值（%）；
d:按【空白】键，输入四位数的空白值，并再次按“空白”键保存，关机停电后需要重新测试并输入空白值；
e:按【返回】键，输入试样重量三位数；
f:打开送样口，将称好的试样放入，并关闭送样口；
g:按【氢】键，即可；
h:试样燃烧分析完毕后，大概14分钟，仪器自动拉出瓷舟并打印结果；
i:做下一试样只需输入重量，按【氢】键即可；
j:若更换煤样，需重新输入水份值，按【水】键，输入新的水份值即可。
8.待电解电流降至70mA以下后，取出试样，实验完毕后，关闭测氢仪电源。

1.天平称重：70mg左右		2..放入煤样，输入重量，按【氢】键开始实验
3.实验完毕，结果自动打印		测氢仪打印数据结果

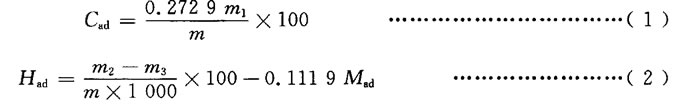

计算结果：

式中： Cad —空气干燥煤样中碳的质量分数，单 位为百分数 (%) ；
Had —空气干燥煤样中氢的质量分数，单位为百分数 (%) ；
m - 空气干燥煤样质量，单位为克 (g) ；
m1 —吸收二氧化碳 U 形管的增量，单位为 克 (g) ；
m2- 电量积分器显示的氢值，单位为毫克 (mg) ；
m3- 电量积分器显示的氢空白值，单位为毫克 (mg) ；
0.2729- 将二氧化碳折算成碳的因数；
0.1119- 将水折算成氢的因数；
Mad —空气干燥煤样水分（按 GB/T212 测定），单位为百分数 (%) 。

当需要测定有机碳时，按公式 (3) 计算有机碳的质量分数。

式中： Co,ad- 空气干燥煤样中有机碳含量，单位为百分数 (%) ；
(C02)ad- 空气干燥煤样中碳酸盐二氧化碳的质量分数（按 GB/T218 测定），单位为百分数 (%) 。

或者用碳氢元素计算器计算

测定的允许差（精密度）

快速自动测氢仪安装调试需要的条件:

实验台2米，有220V单相30A空气开关，充满氧气的氧气瓶1瓶，万分之一电子天平。

MSCQY-3000快速自动测氢仪装箱配置清单：

一体测氢仪器短视频展示

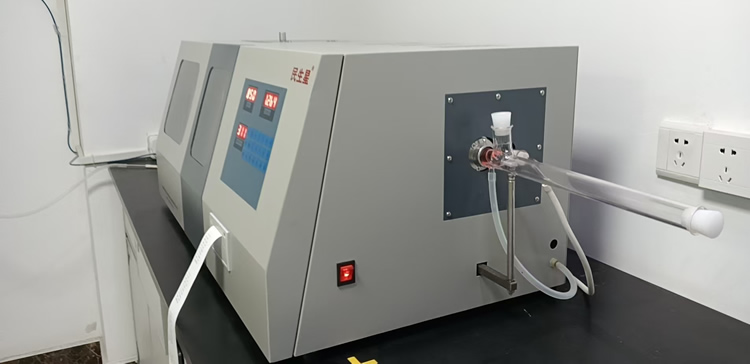

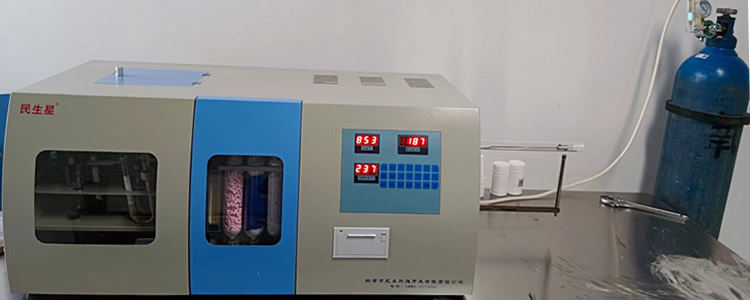

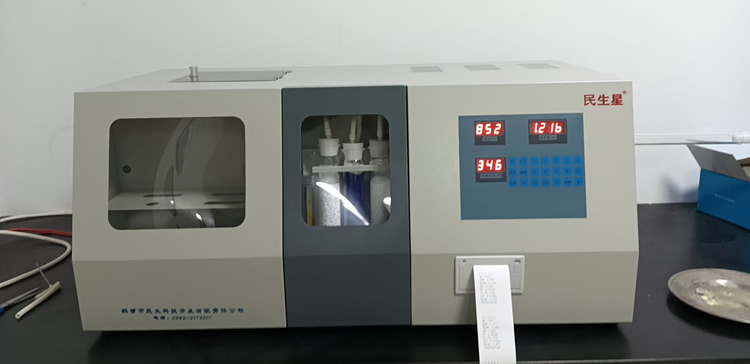

快速自动测氢仪现场照片：
