TQ-3A型碳氢元素分析仪
碳氢元素分析仪适用范围:TQ系列碳氢元素分析仪是根据GB/T 476-2008《煤中碳和氢的测定方法》设计制造，供煤炭、化工、冶金、电力和地质勘探等部门试验室用于测定煤和其他有机物中“碳”和“氢”元素的含量。被测试样高温条件下在氧气流中燃烧后生成水和二氧化碳，用吸水剂和二氧化碳吸收剂分别吸收，根据吸收剂的增重计算出碳和氢的百分含量。 技术参数 1.测量精度符合GB/T476 要求 ； 2.测温精度：0.2级 ； 3.控温范围：0～1100℃ ；控温精度：±10℃ ； 4.炉膛长度 ：第一节炉长：230mm ；第二节炉长：330mm ；第三节炉长：150mm 。炉膛直径：φ 34mm。 5.炉膛温度 ：第一节炉控温：850℃ ；第二节炉控温：800℃ ；第三节炉控温：600 ℃ 。 6.额定功率：第一节炉1200W ；第二节炉1500W ；第三节炉800W 。 7.燃烧管：2根不锈钢管，外径φ24mm，内径φ20mm，长1200mm。 8.加热元件：φ 0.6 ～φ 1.0mm 镍铬丝绕成螺旋状。 9.控温系统：数字式温度显示调节仪， 0 ～ 1100 ℃自动恒温。 10.测量元件：镍铬－镍硅（ K 型） 热电偶，分度值 0 ～ 1000 ℃。 11.电源：220V±10 ％ ； 50HZ。 12.外形尺寸：1200×320×580mm 。 12. 重量：60kg 碳氢元素分析仪结构:包括净化系统、燃烧装置和吸收系统三个主要部分。 1、净化系统由A、B两个气体干燥塔和流量计构成，
流量计：测量范围 0 ～ 150mL/min，有两个用任意一个即可 。 2、 燃烧装置由一个三节管式炉及其控温系统构成。高温炉体置于电气控制箱上面，炉体下部装有四个小轮，三个炉子可以在控制箱上面的轨道上移动。并可径向开启45°，炉体内放着两个平行的燃烧管，可以一次同时作两个试样的测定，一般都做一个试样。带有把手是第一节炉体，第二节是三个炉体最大的，第三个是最小的炉体，每节电炉都装有热电偶、测温和独立的数显温度控制器进行温度指示和恒温控制。 3、吸收系统由一个吸水带球的U型管、一个除氮U型管、两个吸收二氧化碳U型管、一个空白U型管和气泡计组成。

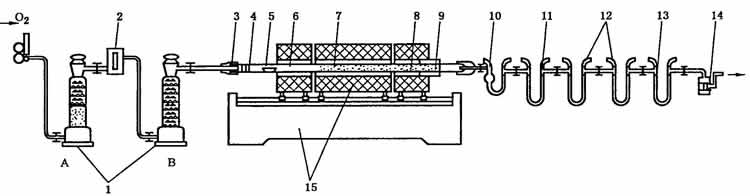

图：碳氢测定仪结构示意图 1—气体干燥塔；2—流量计；3—橡皮帽；4—铜丝卷；5—燃烧舟；6—燃烧管；7—氧化铜；8—铬酸铅；9—银丝卷；10—吸水U形管；11—除氮U 形管；12—吸二氧化碳U形管；13—保护用空U形管；14—气泡计；15—三节电炉及控温装置。 4.将仪器按图连接好，依次是：氧气瓶连接氧气吸入器，氧气吸入器连接净化系统，净化系统连接燃烧装置，燃烧装置连接吸收系统。 工作原理： 称取一定量的空气干燥煤样或水煤浆在氧气流中燃烧，生成的水和二氧化碳分别用吸水剂和二氧化碳吸收剂吸收，由吸收剂的增重计算煤中碳和氢的含量。煤样中硫和氯对测定的干扰在三节炉中用铬酸铅和银丝卷消除，在二节炉中用高锰酸银热解产物消除。氮对碳测定的干扰用粒状二氧化锰消除。 碳氢元素分析仪的安装及使用：1.仪器各部分安装与填充： 净化系统: 吸收系统:

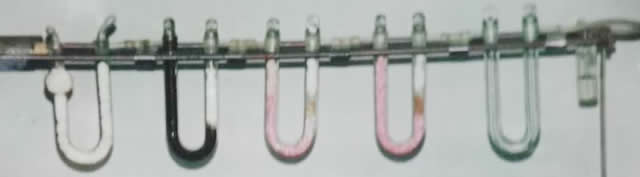

如果只做氢不做碳：带球U型管出口直接和空U型管进口（第一个和第五个）联接起来即可，一个二氧化锰U型管和两个碱石灰U型管（第二个和第三、四个）可以不用。做碳全用。 安装的时候用记号笔在U形管的打开的旋钮部位，画上记号，如果和记号重合，就是打开，否则就是关闭。 当出现下列现象时应更换 U 形管中的试剂： 1.吸水U形管中氯化钙开始溶化并阻碍气体畅通时。 2.当第二个二氧化碳吸收管一次增重达 50mg 时，应更换第一个二氧化碳吸收管中的吸收剂。 3.二氧化锰使用 50 次左右应更换。 4.气泡计中硫酸增加体积应更换。 三节炉燃烧管填充：

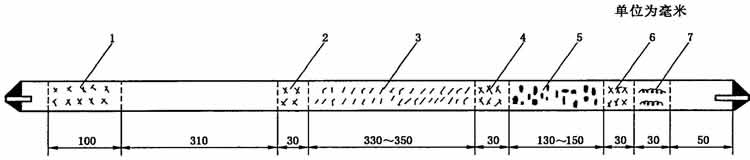

1,2,4,6—铜丝卷；3—氧化铜（第二节炉）；5—铬酸铅（第三节炉）；7—银丝卷 燃烧管出气端留50mm空间，然后依次充填30mm 银丝卷，30mm铜丝卷，130mm~150nn装入与第三节电炉长度相等铬酸铅，30mm铜丝卷，330mm~350nn装入与第二节电炉长度相等的线状氧化铜。30mm铜丝卷，310mm空间，和100mm铜丝卷。燃烧管两端装以橡皮帽，以便分别同净化系统和吸收系统连接。 确认三节炉位置：第三节炉炉口与燃烧管出气端应该是50mm空间加上30mm 银丝卷再加上30mm铜丝卷一半，是95mm。确定第三节炉体位置后，将三节炉各个炉体连接处画上记号，每二个炉体之间填入一个30mm铜丝卷，铜丝卷在两个炉体之间各占15mm。 燃烧管中的填充物(氧化铜、铬酸铅和银丝卷)经70～100次测定后应检查或更换。 气密性检查 仪器连接和药品填充好后，进行气密性检查，先将所有的U形管和干燥塔磨口塞涂上少许真空硅脂或凡士林油，并全部旋开，用洗耳球依次检查吸收系统，燃烧管和吸收系统，如果气泡计冒泡，则气路密封性较好，单独检查净化系统，观察流量计是否可以上下浮动，如果没有问题，接上氧气吸入器，打开流量计，流量计只起到指示作用，不能用它调节气流量，用氧气吸收器左边的旋钮调节气流量，调到氧气流量约为120ml/min，接上燃烧管，气泡计冒泡，表明整个系统气密，否则检查漏气处，予以解决。 检查整个系统的气密性，直到每一部分都不漏气以后，才能通电升温，并接通氧气。 碳氢分析仪试验步骤：空白试验： 上面工作完成后，开始通电升温，并接通氧气。在升温过程中，将第一节电炉往返移动几次，并将新装好的吸收系统通气20min左右。取下吸收系统除第五个空U形管外所有U形管，并将磨口塞关闭，用绒布擦净，在天平旁放置10min左右，称量记录，二氧化碳吸收管是二个，二个都要称量，取两个管相加的增量值，为了避免弄混，在U形管上用记号笔标上1，2号管。 当第一节达到并保持850±10℃，第二节炉达到并保持在800±10℃，第三节炉达到并保持在600±10℃后，开始作空白试验。此时将第一节炉移至紧靠第二节炉，接上已经通气并称量过的吸收系统。在一个燃烧舟上加入数量和煤样分析时相当三氧化钨。打开橡皮帽，取出铜丝卷，将装有三氧化钨的燃烧舟用镍铬丝推至第一节炉入口处，将仪器配的最大的铜丝卷放在燃烧舟后面，套紧橡皮帽，接通氧气，调节氧气流量为120mL/min。移动第一节炉，使燃烧舟位于炉子中心。通气23min，将炉子移回原位。2min 后取下U形管，将磨口塞关闭，用绒布擦净，在天平旁放置10min后称量。吸水U 形管的质量增加数即为空白值。重复上述试验，直到连续两次所得空白值相差不超过0.0010g，除氮管、二氧化碳吸收管最后一次质量变化不超过0.0005g为止。取两次空白值的平均值作为当天氢的空白值。尽量避免在潮湿雨天做实验，空白值不稳定。 正式试验： 1 、将第一节炉炉温控制在（ 850 ± 10 ）℃，第二节炉温控制在（ 800 ± 10 ）℃，第三节炉温控制在 600 ± 10 ℃，并使第一节炉紧靠第二节炉。 2、在预先灼烧过的燃烧舟中称取粒度小于 0.2mm 的空气干燥煤样 0.2g ，称准至 0.0002g ，并均匀铺平。在煤样上铺一层和空白试验一样数量的三氧化钨。可把燃烧舟暂时存入专用的磨口玻璃管或不加干燥剂的干燥器中。 3 、接上已称量的吸收系统，并以 120mL/min 的流量通入氧气。打开橡皮塞，取出铜丝卷，迅速将燃烧舟放入燃烧管中，使其前端刚好在第一节炉炉口，再放入铜丝卷，塞上橡皮塞。保持氧气流量为 120mL/min 。 1分钟 后向净化系统方向移动第一节炉，使燃烧舟的一半进入炉子； 2分钟后，移炉使燃烧舟全部进入炉子；再 2分钟后，使燃烧舟位于炉子中央。保温 18分钟后，把第一节炉移回原位。 2分钟后，取下吸收系统，将磨口塞关闭，用绒布擦净，在天平旁放置 10分钟后称量（除氮管不称量）。第二个吸收二氧化碳 U 型管变化小于 0.0005g ，计算时忽略。 计算结果： 将称量U 型管的增量，分别套入碳氢公式进行计算，得到碳氢含量。

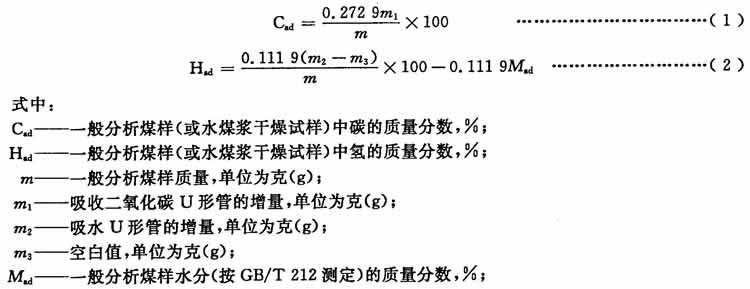

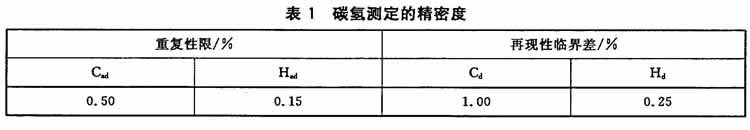

或者用碳氢元素计算器计算 测定的允许差（精密度）
碳氢分析仪注意事项：1 、检查电源电压是否和仪器的要求相符，当电压过低时（低于 180V ），仪器不能正常工作，应使用调压器升压。 2 、若发现两炉膛温度不一致，主要是由于炉丝拉伸的疏密程度不一致所引起的，应拆下炉丝调整均匀。 3 、电流表甩表，是电炉有短路现象，应迅速排除。电流表无指示，检查保险管是否熔断或接触不良。 4 、使用时，请参阅 GB/T476 《煤中碳和氢的测定方法》和数字式温度显示调节仪使用说明书。 碳氢元素分析仪安装调试需要的条件: 实验台3米，有220V单相30A空气开关，充满氧气的氧气瓶1瓶，万分之一电子天平。 TQ-3A型碳氢元素分析仪装箱配置清单：
碳氢测定仪短视频展示：

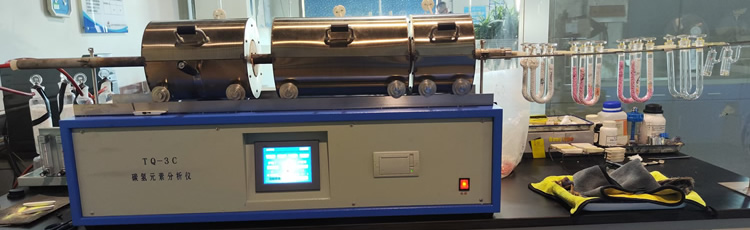

现场照片：

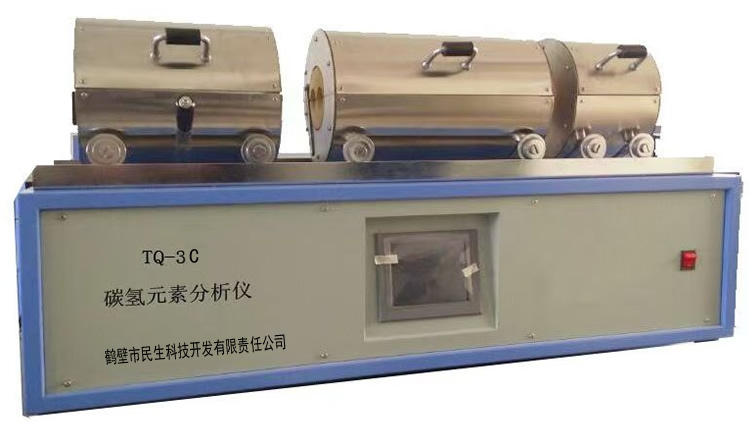

TQ-3C型半自动碳氢元素分析仪
性能特点：
