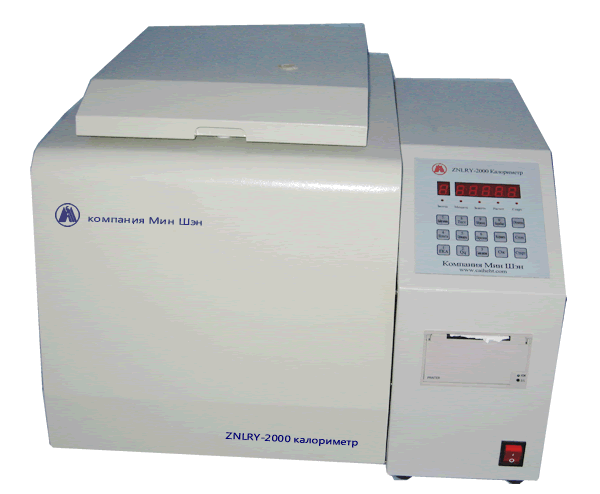

ZNLRY-2000 калориметр

Общее описание

Калориметр ZNLRY -2000 может использоваться для определения калорийности горючих веществ, в основном используется для твердых и жидких горючих веществ, таких как уголь, нефть, продукты питания, древесина, взрывчатка.

Данный прибор является новой разработкой нашей компании, обладает высокой точностью измерения, удобен в использовании, экономичен. Процесс измерения контролируется автоматически, автоматически определяет, подсоединена ли цепь возврата розжига огня, автоматическое разжигание огня, смешивание, расчет, печать калорийности тестируемого образца, также можно производить пересчет калорийности высокого, низко разряда, оборудование для производственных предприятий и крупных исследовательских институтов.

Принципы работы

Данным прибором измеряется калорийность при полном сжигании в озоне под высоким давлением, также можно измерять калорийность при сжигании в вакууме.

Принципы измерения калорийности при полном сжигании в озоне под высоким давлением :

Сначала образцы с определенным весом поместить в коррозионностойкий плавитель из нержавеющей стали, плавитель поместить в контейнер из нержавеющей стали, плотно закрутить колпачок контейнера, затем наполнить контейнер озоном, давление около 3.0 MPa ( либо поместить контейнер в вакуум ) , затем поместить его в овальный барабан, наполненный определенным количеством воды, так, чтобы контейнер погрузился в воду, затем овальный барабан с контейнером в двухслойный водяной цилиндр, его назначение – поддержание необходимой температуры во внутреннем водном барабане, после поджога образца в контейнере, выделяемая при обжиге теплота, из контейнера попадает в водный барабан, в соответствие с подъемом температуры воды и тепломощностью системы измерения калорийности (включая водный барабан, стальной патрон), можно вычислить калорийность образца. Объем в воды в барабане, описанном выше, остается неизменным, в процессе анализа теплообмен между внутренним и внешним барабаном можно регулировать.

Технические особенности

Главные технические характеристики

№	Наименование	Габариты	Ед. измерения
1	Тепломощность	Около 10100	J/K
2	Озоновый патрон Вместимость	300	mL
	Мощность кислородозаправки	2.8 ~ 3.0	MPa
	Пневмохарактеристики	давление воды 20	MPa
	Вес	2.5	Kg
	Внешние размеры	Φ 86.2* 181	mm
3	Вместимость внешнего водного барабана	17	L
4	Вместимость внутреннего водного барабана	около 2.1	L
5	Диапазон отображения	10.000 ~ 40.000	℃.
	Соответствующее время	<4	S
	Разрешающая система	0.001	℃.
	Линейная шкала	<0.08% при подъеме температуры в диапазоне 5 ℃
	Погрешность измерения температуры	при подъеме температуры в диапазоне 5℃. точность ± 0.003 ℃.
6	Давление	AC : 220V ± 10%	V
7	Влажность	не более 80%
8	Мощность	30	W
9	Давление розжига огня	AC : 30	V
10	Время розжига огня	4	S
11	Общий вес	около 21.5	Kg

Конструкция прибора и побочное оборудование

1 , Конструкция главной машины калориметра

Главная машина калориметра состоит из : корпуса, внешнего барабана, внутреннего барабана, миксера, озонового патрона и др. частей.

2 , Внешний барабан сделан из двухслойного цилиндра из нержавеющей стали, можно регулировать равномерность температуры воды в насосном мешателе, также, снабжен отверстием для заполнения водой и отверстием для водослива, удобно регулировать температуру и уровень воды.

3 , Секция внутреннего барабана представляет собой овальный контейнер из нержавейки, поверхность отполирована, с тем чтобы предотвратить или уменьшить теплоизлучение и обмен теплоты.

4 , Крышка прибора откручивается, в крышку вмонтирован миксер и отверстие для измерения температуры, во время тестирования необходимо измерительный зонд ( температурный датчик ) воткнуть в отверстие для измерения температуры.

5 , Миксер состоит из микроэлектродвигателя и вала миксера, вмонтирован в крышку, стабильная скорость вращения, высокая эффективность.

6 , Держатель внутреннего барабана сделан из органического стекла и эбонита, используется для поддержки фиксации внутреннего барабана.

7 , Озонозаполняющий аппарат: специально используется для наполнения озоном, используется в комплекте с калориметром, у этого аппарата такие преимущества:

( 1 ) Можно полностью избежать разбрызгивания при наполнении озоном.

( 2 ) скорость наполнения озоном можно регулировать.

( 3 ) удобен в использовании, экономит время и усилия.

( 4 ) можно продлить долговечность озонового редукционного клапана.

Принципы его работы :

Кислород из кислородной колбы через редуктор попадает в кислородонаполняющий аппарат либо еще раз через регулятор потока попадает в газонаполнительный клапан, затычка клапана под помогает давлению озона наполнить клапан. Открыть затычку клапана озонового патрона, чтобы он наполнился кислородом. Давление наполнения воздухом определяется манометром.

8 . Компрессор

Это рычажный компрессор, удобный в использовании, простой в управлении, в соответствие с потребностями анализа, можно прессовать образцы, каждый раз прессовать можно около 1 грамма, во время прессования, порошковый образец засыпать в выемку компрессора, затем, надавить на рукоятку, руками перевернуть основание, поставить штамп на основание, аккуратно надавить на рукоятку, образец можно вытянуть.

Установка прибора и анализ

1 . Подготовка к использованию

Открыть ящик и проверить : возможно прибор повредился во время транспортировки, поэтому после открытия крышки необходимо внимательно проверить внешнюю поверхность прибора на наличие повреждений и нехватку деталей.

( 1 ) Монтаж и наладка

Калориметр нужно поместить в месте, защищенном от сильных потоков воздуха, избегать попадания солнечных лучей, колебания температуры в помещении не должны превышать, температура среды должна быть в диапазоне 15-30 ℃.

Калориметр поставить на лабораторный стол , в соответствие с нижеприведенной схемой, подключить источник питания, контрольные провода, термопровода, установить термометр, включить источник питания с помощью клавиатуры постепенно проверить функции ручного смешивания, розжига огня.

1. Источник питания 2. Провод для измерения температуры 3. Контрольный провод 4. Заземление 5. Водоливная точка 6. Водосливная точка

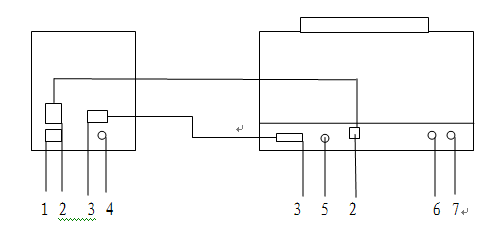

Схема подсоединения задней панели

Примечание : при подключении электричества, во избежание получения травмы, необходимо обязательно надлежаще заземлить прибор.

( 2 ) Наполнить внешний барабан дистиллированной водой

2, В миску обжига отвесьте 0.9-1.1 g тестируемого образца ( с точностью до 0.0002 g ) ( фракция ? 0.2 mm ).

Обжигая легкоразбрызгиваемые образцы, можно сначала обернуть их бумагу для вытирания зеркала, вес которой известен либо раскатать образцы и разрезать на кусочки 2-4 mm . При обжиге труднообжигаемых образцов, можно на дно тигля положить один слой асбестовой подкладки, ( кварцевый тигель не требует подкладки ) если после добавления подкладки, не обжигается полностью, образец, качество и калорийность которого известны, обернуть в бумагу для вытирания зеркал, сдавить руками и положить в тигель, ( бумагу площадью 10*15 cm сложить в 2 слоя, пожить в нее образец, плотно сдавить, для особо трудносгораемых образцов использовать 2 листа бумаги и давление наполнения озоном повысить до 3.2 MPa , строго запрещено использовать электролитический оксид ) .

Снять колпачок озонового патрона, головку патрона установить на держатель головки патрона, 2 конца никелехромового провода длиной 70 mm ,ф0.1 mm подключить к электроду, проследить чтобы провод розжига не соприкасался с миской обжига или с внешней стенкой контейнера, чтобы избежать короткого замыкания, что приведет к невозможности розжига огня, в плоть до сожжения миски обжига. Посредине намотать хлопчатобумажную нить, чтобы она соприкасалась с образцом в тигле.

Чтобы обеспечить одинаковую теплоту воспламенения при каждом тестировании, длина никелехромового провода и хлопчатобумажной нити должна быть одинаковой.

В стакан патрона влить 10 миллилитров дистиллированной воды, головку патрона аккуратно опустить в стакан патрона, закрутить колпачок патрона, затем наполнить озоном, пока давление не поднимется до 2.8-3.0 MPa . Время наполнения озоном не должно превышать 15 секунд. Когда в стальной колбе давление озона ниже 5 MPa , время наполнения озоном нужно увеличить, когда давление упадет ниже 4.0 MPa нужно заменить стальную колбу.

Во внутренний барабан влить дистиллированную воду ( около 2100 грамм ), так, чтобы верхний торец колпачка патрона ( исключая торчащий кислородный клапан ) погрузился в воду на 10-20 mm , каждый раз при тестировании объем воды и тепломощность должны быть одинаковые ( допустимая погрешность в пределах 1 грамма )

Чтобы проверить если ли утечка в озоновом патроне, нужно погрузить его в воду, отсутствие пузырьков означает хорошую герметичность, в противном случае, найти причину и устранить.

Необходимо корректировать температуру воды во внешнем и внутреннем барабане, чтобы температура во внутреннем барабане была выше температуры внешнего барабана примерно на 1℃. Температура внешнего барабана должна быть максимальна приближена к комнатной, разница не должна превышать 1.5 C°.

3 , Φункции контрольной панели и инструкция по управлению

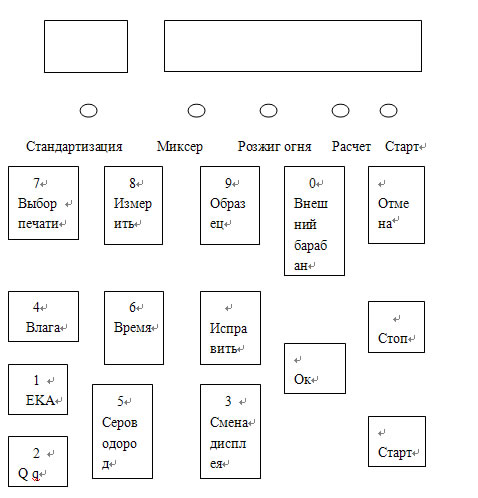

Схема контрольной панели

Лампочка индикатора

Стандартизация — лампочка индикатора горит, стандартизированная тепломощность. Лампочка гаснет, измеряемая калорийность.

Миксер —— электродвигатель миксера работает, лампочка индикатора горит.

Розжиг огня —— во время розжига огня лампочка горит.

Расчет —— во время работы режима расчета, лампочка горит.

Старт —— в процессе тестирования, лампочка горит.

[1/ EKA ] —— при нажатии этой клавиши, в окне попеременно отображаются E ( тепломощность ) K ( коэффициент охлаждения ) A ( Общий коэффициент ) . Используя клавишу [ исправить ] можно ввести новые E ,K , A .

Способ ввода : нажать эту клавишу нажать [ исправить ] ввести число нажать [ Ок ] и сохранить, эти данные сохраняются при отключении электричества.

Примечание : например, величина A - отрицательная , как правило вводится 1. Например : -0.0018 , вводится 1.0018

[2/ Qq ] —— при нажатии этой клавиши, в окне дисплея попеременно отображаются Q ( теплотворность бензоиновой кислоты ) q ( тепломощность добавок и розжига огня ) . Используя клавишу [ исправить ] можно ввести теплотворность бензоиновой кислоты и теплотворность добавок.

Способ ввода : нажать эту клавишу нажать [ исправить ] ввести число нажать [ Ок ] и сохранить, эти данные сохраняются при отключении электричества.

[3/ смена дисплея ] —— после окончания стандартизации, при нажатии этой клавиши, попеременно отображаются показатели результатов E , K ,A .

После окончания измерения калорийности, при нажатии этой клавиши, попеременно отображаются калорийность в контейнере, калорийность высокого и низкого разряда ( если не вводить влагу, серу, водород, то отображается только калорийность в контейнере )

[4/ влага ] —— если необходимо расчетать калорийность низкого разряда, нажать эту клавишу, можно ввести общее кол-во влаги образца и аналитическую влагу.

Способ ввода : нажать эту клавишу нажать [ исправить ] ввести число нажать [ ок ] , эти данные сохраняются при отключении электричества.

[5/ Сероводород ] —— если необходимо расчетать калорийность высокого и низкого разряда, нажав эту клавишу, можно ввести кол-во серы и кол-во водорода.

Способ ввода : нажать эту клавишу нажать [ исправить ] ввести число нажать [ ок ] , эти данные сохраняются при отключении электричества.

[6/ Время ] —— при нажатии этой клавиши, в окне попеременно отображаются год, месяц число, часы минуты.

Например : 1999 год отображается [ Y 1999] , 7 месяц 1 число отображаются [ d 0701] ,8 часов 25 минут отображаются [ h 08.25] .

Способ исправления : нажать эту клавишу нажать [ исправить ] ввести число нажать [ ок ] .

[7/ Выбор печати ] — нажать эту клавишу, можно выбрать стандартизацию калорийности или порядок измерения калорийности. Также можно выбрать печать.

Способ выбора : когда в окошке дисплея отображается [ Prr ] , при нажатии клавиши [ Ок ] , принтер печатает текущий результат.

[8/ измерить ] —— при нажатии этой клавиши, можно проверить функцию смешивания и розжига огня.

Нажать эту клавишу и выбрать “ huo ”( розжиг огня ) или “ Bon ”( смешивание ) нажать [ Ок ] для подтверждения , эти данные не сохраняются при отключении электричества.

[9/ образец ] —— при нажатии этой клавиши, можно отобразить либо исправить номер образца, вес образца.

Способ ввода : нажать эту клавишу нажать [ исправить ] ввести число нажать [ ок ] , эти данные сохраняются при отключении электричества.

[0/ Внешний барабан ] —— при нажатии этой клавиши, можно отобразить либо исправить температуру во внешнем барабане.

Способ такой : нажать эту клавишу нажать [ исправить ] ввести число нажать [ ок ] .

Также можно автоматически ввести температуру внешнего барабана, способ такой: датчик опустить во внешний барабан, после стабилизации температуры, нажать 2 раза эту клавишу, отобразится [ Auto ] нажать клавишу [ Ок ] , температура внешнего барабана автоматически сохранится в приборе.

Примечание : при отключении электроэнергии температура во внешнем барабане вернется к отметке 25℃., поэтому, каждый раз после включения прибора, необходимо снова вводить температуру внешнего барабана.

[ Отмена ] —— когда прибор находится в других режимах, при нажатии этой клавиши, можно ввести температуру.

После окончания тестирования, нажатием этой клавиши, отключается предупредительный сигнал.

[ Стоп ] —— при нажатии этой клавиши , отображается “ End ”, подсказка о необходимости окончания текущего тестирования, если нужно окончить, нажать [ Ок ] .

[ Старт ] —— при нажатии этой кнопки, начинается тестирование.

[ Ок ] —— подтверждение исправления и проведения операции.

Пошаговые операции:

( 1) Стандартизация тепломощности

Включить переключатель источника питания, прибор автоматически входит в программу измерения калорийности. В левом окне дисплея отобразится [ C ].

1. Нажать клавишу [7/ выбор печати ] , когда в левом окне высветится “— b —” , нажать клавишу [ Ок ] .

2. Нажать клавишу [2/ Qq ] , ввести Q ( калорийность бензоиновой кислоты ) и q ( калорийность добавок ) , нажать клавишу [ Ок ] для подтверждения. Параметры сохраняются после отключения электричества, если не нужно менять, этот пункт можно опустить.

3. Наполнить озоновый патрон, измерить температуру воды во внешнем барабане, ( при автоматическом измерении температуры воды внешнего барабана, датчик необходимо поместить в воду ) .

Примечание : из-за того, что температура воды во внешнем баке меняется, нет необходимости каждый раз ее измерять.

После нажатия клавиши, в правое окно будет мигать, ввести вес образца (запятые вводить не нужно), проверить наличие ошибки, еще раз нажать клавишу [ Старт ] , начнется тестирование.

После начала тестирования, в окне дисплея отобразится [0 температура ] .

Через 5 минут, на начальной стадии анализа, в окне дисплея высветится [1 , 2,3 температура ]

Через 10минут, начнется розжиг огня, главная стадия анализа, в окне дисплея высветится [4, 5, 6 ,температура ] .

После окончания главной стадии, начинается конечная стадия, в окне дисплея высветится [7, 8 , 9 , температура ]

После окончания анализа в окне дисплея высветится [ END ] , раздастся предупредительный сигнал, начнется печать результатов.

Нажать клавишу [ Отмена ] , выключить предупредительный сигнал, анализ окончен.

( 2 ) Измерение калорийности

1. Нажать клавишу [7/ выбор печати ] , когда в левом окне высветится “— C —” , нажать клавишу [ Ок ] .

2. Нажать клавишу [1/ EKA ], ввести показатели E , K, A и Q , q , нажать клавишу [ Ок ] .

3. Вставить озоновый патрон, измерить температуру воды во внешнем барабане, ( при автоматическом измерении температуры воды внешнего барабана, датчик необходимо поместить в воду ) .

Если данные не менялись, этот пункт можно опустить.

Нажать клавишу [ Старт ] , окно дисплея мигает, ввести вес, проверить наличие ошибки, еще раз нажать клавишу [ Старт ] , тестирование начнется.

После начала тестирования, в окне дисплея отобразится [0 температура ] .

Через 5 минут, на начальной стадии анализа, в окне дисплея высветится [ 4 , 5, 6 температура ]

Через, примерно, 8 минут, тестирование закончится, в окне дисплея высветится [ END ] , раздастся предупредительный сигнал, начнется печать результатов.

Нажать клавишу [ Отмена ] , выключить предупредительный сигнал, анализ окончен.

Примечание : При подключении прибора к источнику питания, будет звуковая подсказка, которую можно отключить нажатием любой клавиши.

Φункция расчета:

У прибора также есть функция расчета калорийности высокого и низкого разряда.

Управление следующее :

Ежедневный уход и проверка:

Каждый день после окончания тестирования необходимо проводить нижеописанную проверку и осуществлять ухо, что позволит поддерживать прибор в рабочем состоянии и продлить его долговечность.

1. Озоновый патрон: помимо очистки и просушки патрона после каждого анализа необходимо обратить внимание на:

( 1 ) Каждый раз после окончания анализа необходимо чистить и сушить озоновый патрон, озоновый патрон можно вкручивать только руками.

( 2 ) Колпачек патрона и клапанное гнездо, необходимо мыть и сушить после каждого тестирования.

( 3 ) Промывать стакан патрона, вытирать насухо резьбу, проверить работает ли механически стакан патрона, следите за тем, чтобы стакан не переворачивался.

( 4 ) проверять, не протерлось ли уплотнительное кольцо и не повреждено ли оно во время обжига, если герметичность нарушена и есть утечка, его надо заменить.

( 5 ) проверять не повреждена ли изоляция.

( 6 ) периодически проводить тестирование в озоновом патроне при давлении воды 20.0 MPa , каждый раз после такого тестирования, срок использования озонового патрона не должен превышать 2 лет.

2,Измерительный барабан: после тестирования необходимо вылить воду из барабана, насухо вытереть и поддерживать чистоту.

3 ,Внешний барабан :если не используете прибор беспрерывно, вылить воду из барабана, промыть, высушить, не допускать попадания посторонних веществ.

Отображение неполадок:

Контроллер автоматически определяет неполадку, отображает подсказкой .

E-Ad поломка во внутренней проводке

E-huo не удался розжиг

E-OFF не подсоединен провод розжига

Неполадки и причины :

1. Утечка в озоновом патроне: резиновое уплотнительное кольцо стерлось либо износилось.

2. Миксер не вращается: сломался вал миксера; не подсоединены провода; проверить, не столкнулись ли лопасти или стенки барабанов.

3. Не удается розжиг : отсоединены провода либо плохое заземление ; образцы влажные либо слишком высокая скорость наполнения озоном; провод розжига или хлопчатобумажная нитка плохо соприкасаются с образцом; замкнуло 2 электрода и тигель ( в таком случае легко сжечь тигель и электроды ) .

4 .Образец не полностью обожжен: образец невоспламеняющийся; нехватка озона.

... ...
