路面参数多媒体分析处理系统(停产)

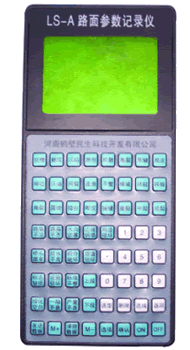

路面参数多媒体分析处理系统是由路面参数记录仪及软件、微机组成，是对公路养护质量进行评定的自动分析处理设备。 路面参数数记录仪技术指标： 记录仪外型美观、结构紧凑、携带方便，操作简单、按键手感好、使用方法容易掌握。整体尺寸为82mm×83mm×29mm，重量不超过355g。 记录仪可对省、市、县三种路面（沥青、水泥、砂石）的各种病害进行单项记录，可记录四条线路，且线路总公里数达到40公里。 记录仪具有自动休眠功能。 记录仪在使用交流电时可以自动给电池充电。 记录仪使用说明 一 . 显示屏各部分功能说明，按图二所示说明如下： • 号区：表示多可记录四条线路 • 号区：表示显示的是当前第几线路（多可变换 4 条线） • 号区：以汉字形式显示路面种类 ( 如沥青或水泥 ) • 号区：显示路线代码。 G( 国道 ) ， S( 省道 ) ， X( 县道 ) • 号区：路线编号，以数字形式键入（如： 107 ） . • 号区： 39 种路面参数名称，直接键入转换（后附键盘示意图）。 • 号区：路面参数代数和（累加值∑） , 由数字键入。 • 号区：道班代码（数字表示） • 号区：年 . 月 . 日。 • 键盘各键功能 • ON 键：电源开通键，按下此键，本机电源接通。 • OFF 键：电源关闭键，按下此键本机电源关闭。本机可以自动关闭电源，三分钟内无按键操作，电源自动关闭。 • 蓝色键为病害类型键：共 39 个，按下其中任一键，屏幕上将显示相应的病害名称，以及当前路段该类病害的累加值。随后可输入新发现的该类病害的数值，并用“ M+'' 键将新的病害值加到累计值中，也可用‘‘ M-‘' 将有错误的病害值从累加值中减去。 • 白色键为数字与小数点键：用于输入病害数值。 • 上段键：用于变换当前路段范围或修改路面参数。按下此键后，当前路段范围上移 100 米（数字减少） • 下段键：用于变换当前路段范围或修改路面各项参数。按下此键后，当前路段范围下移 100 米（数字增加 0 ） • 选项：用于改变系统参数。此键为一选择键，修改参数时按下该键，屏幕上下方的年度变为动态黑色，这说明已经选择了该项，此时可用数字键或选型键修改相应的系统参数，修改完毕后按“确认”键，新的系统参数将被保存以取代旧的参数，下一项系统参数将自动变为动态黑，可继续修改相应参数。 若不需修改某项的参数，可按“上段”或“下段”键下一项系统参数将选中 对应的显示变为动态黑显示，原来的系统参数将保持不变。所有的系统参数选择一遍后，将回到输入病害数值的状态 在修改系统参数中途如不需要修改其他参数，可直接按“返回”键，回到输如病害数值的状态。 8. 选型键：当需要修改路面类型与公路权属（即国道、省道、县道）参数时， 先利用“选项”键使该项参数变为动态黑（也就是选中该参数），后按动此键， 将改变路面的类型与公路权属（即国道、省道。县道）的类型。路面类型分三 类：沥青路面、混凝土路面、沙石路面；公路权属也分三类 G( 代表国道 ) 、 S ( 代表省道 ) 、 X( 代表县道 ) 。 注：在每项参数修改完后须按“确认”键。 9. 选线键：用于选择当前线路，在多条线路间来回切换。本机多能记录 4 条 线路， 4 条线路的长度之和，不能超过 41 公里 • M+ 键：用于累加病害数值。 • M- 键：从累加值中减去当前输入的病害数值。 • 删除键：用于删除输入的错误数字，以便改正。 • 返回键：在按下选项、发送数据键后，若按下返回键，则放弃上述的操作，返回输入病害数值状态。 • 发送数据键；用于向上位机发送数据。按下此键后，屏幕显示：发送数据！确认？，此时：若按确认键，则屏幕显示：正在发送数据！并开始将存储器中的数据往系统微机发送数据过程中，屏幕右下方的数字不断变化，数字停止变化表示数据接收完毕。全部数据发送完毕后，自动返回输入病害数值的状态。若屏幕下方的数字较长时间停止不变或没有数字出现，说明传输数据的过程发生故障，此时可按 OFF 键关机，再按 ON 键开机，即可返回输入病害数值的状态（在数据的录入过程中的数据不会丢失。检查排除故障后可再次发送数据。若按返回键，则直接返回输入病害数值的状态。 注意事项 • 开机后，光标停在屏幕左下角，表明当前的工作状态在输入病害数值状态。未按数字键时，可按病害类型键选择病害类型： 按下数字键后，在按 M+ 或 M- 键之前，无法转换病害类型，这就要求：先选这好病害类型，再输入病害数值。 • 因本机可记录多条线路的路面状态，而每条线路的权属、公路代号、路面类型、起始桩号、终止桩号均不相同，所以在改动了线路总数的数值后，每条线路的上述各参数要进行重新修改和输入，否则数据将不能正常接收。 • 当电池组电量充足后，应及时把交流充电设备拔下，否则会对电池组造成损坏而不能正常使用。 注：在操作员使用记录仪前请先仔细阅读使用说明。 |
|||
 |
 |
